Трубопроводы системы смазки (2P-BOOM)<130> — HITACHI ZX120-E

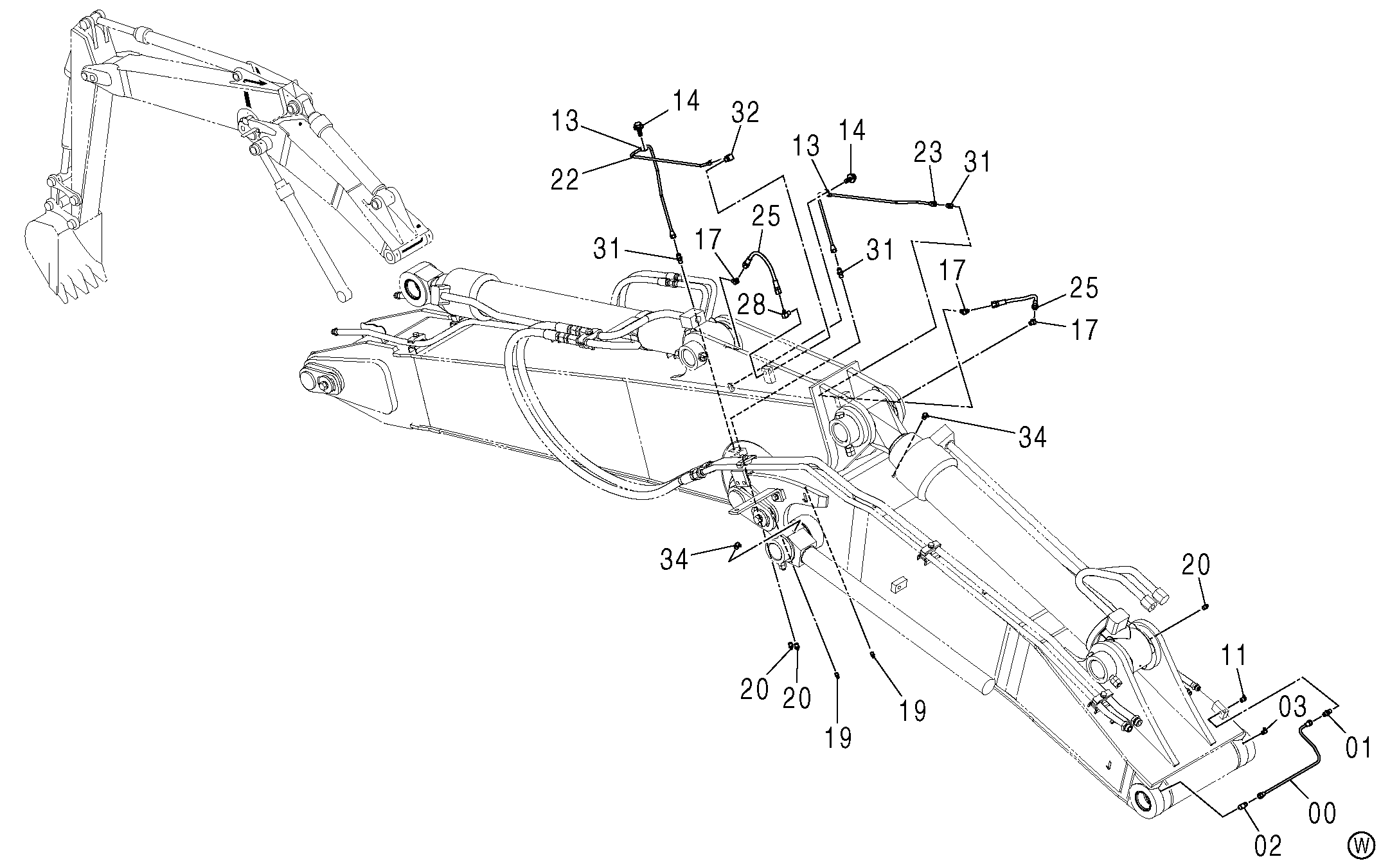

Заводская схема «Трубопроводы системы смазки (2P-BOOM)<130>» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099885 | Трубка | 1 |
| 01 | 4360981 | Штуцер трубки | 1 |
| 02 | 4345297 | Штуцер трубки | 1 |
| 03 | J75581 | Пресс-маслёнка | 1 |
| 11 | 4148896 | Пресс-маслёнка | 1 |
| 13 | 4000854 | Зажим трубка | 2 |
| 14 | J010612 | Болт с шайбой | 2 |
| 14 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 17 | 4154655 | Угловой штуцер | 3 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 20 | J75482 | Пресс-маслёнка | 3 |
| 22 | 4608683 | Трубка | 1 |
| 23 | 4608684 | Трубка | 1 |
| 25 | 4472408 | Шланг | 2 |
| 28 | 4154656 | Угловой штуцер | 1 |
| 31 | 4360981 | Штуцер трубки | 3 |
| 32 | 4097666 | Угловой штуцер | 1 |
| 34 | 4148896 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
