Инструмент крышка — HITACHI ZX120-E

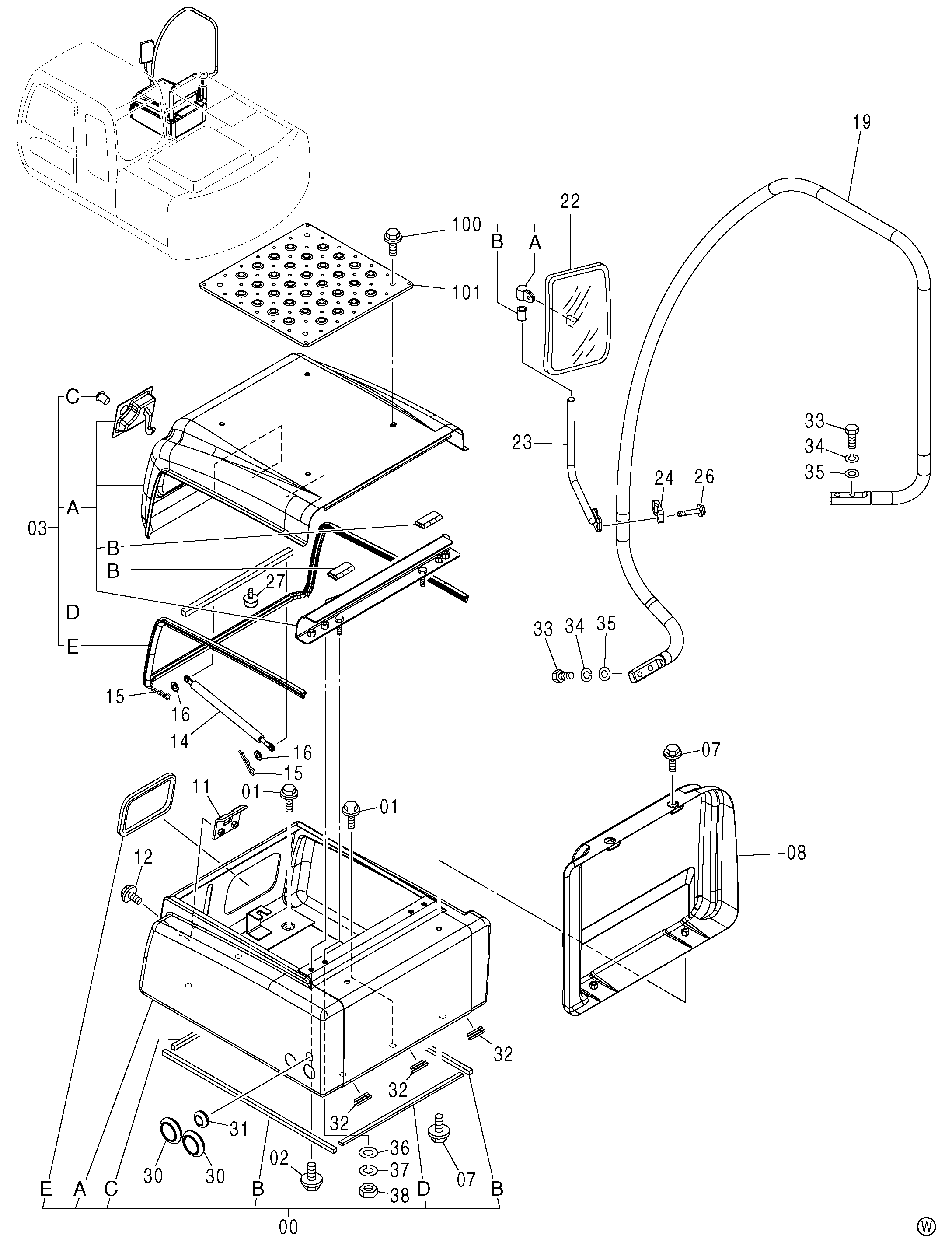

Заводская схема «Инструмент крышка» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7037388	Короб инструмент в сборе	1
00A	6018688	Ящик для инструментов	1
00B	4426598	Резиновая прокладка	2
00C	4427392	Резиновая прокладка	1
00D	4429124	Резиновая прокладка	1
00E	4436409	Резиновая прокладка	1
01	J021030	Болт с шайбой	6
01	J271030 замена: J901030	Болт с шайбой	6
02	J021030	Болт с шайбой	2
02	J271030 замена: J901030	Болт с шайбой	2
03	8077778	Крышка в сборе	1
03A	6018662	Крышка	1
03B	4358031	Петля	2
03C	4379989	Гидроцилиндр. блокировка	1
03D	4436279	Резиновая прокладка	1
03E	4443342	Уплотнительная окантовка	1
07	J021030	Болт с шайбой	4
07	J271030 замена: J901030	Болт с шайбой	4
08	7037378	Крышка	1
11	9745798	Защёлка	1
12	J031030	Болт с шайбой	2
12	J281030 замена: J901030	Болт с шайбой	2
14	4352457	Стойка	1
15	4022697	Стопорный палец	2
16	A590110	Плоская шайба	2
19	7039248	Стойка	1
22	4416704	Зеркало	1
22A	4460536	Держатель	1
22B	4460582	Манжета	1
23	8077521	Стойка	1
24	4425481	Хомут	1
26	J010855	Болт с шайбой	2
26	J260855 замена: J900855	Болт с шайбой	2
30	4276215	Резиновая втулка	2
31	94-2807	Резиновая втулка	1
32	4426597	Резиновая втулка	3
33	J921240	Болт	4
34	A590912	Пружинная шайба	4
35	A590112	Плоская шайба	4
36	A590110	Плоская шайба	2
37	A590910	Пружинная шайба	2
38	J950010	Гайка	2
100	J021030	Болт с шайбой	4
100	J271030 замена: J901030	Болт с шайбой	4
101	3091337	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
