Пилотные гидролинии (I-1) — HITACHI ZX120-E

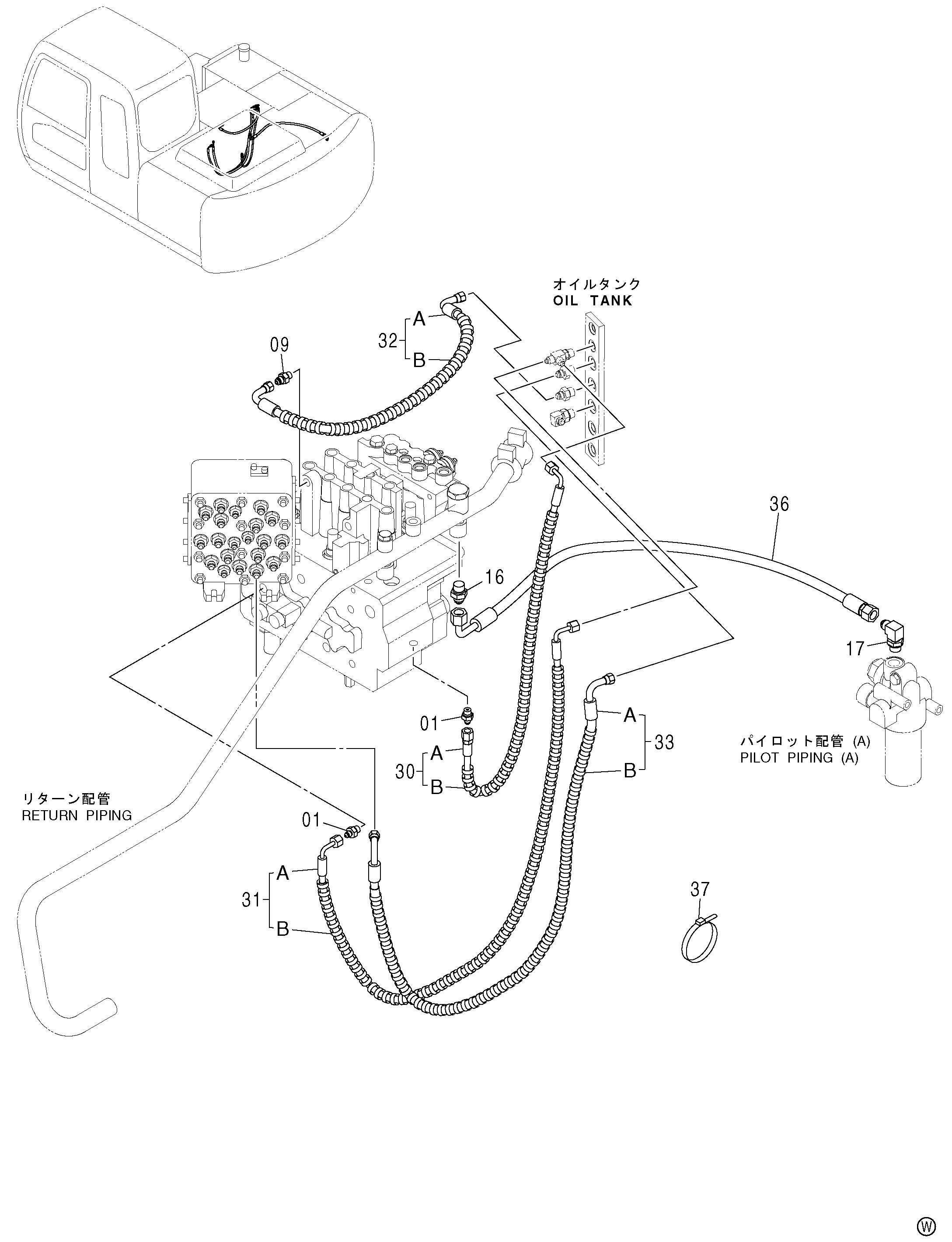

Заводская схема «Пилотные гидролинии (I-1)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 9195629 | Шланг в сборе | 1 |
| 30A | 4427839 | Шланг (SJ) | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 9195589 | Шланг в сборе | 1 |
| 31A | 4445716 | Пластиковый шланг (SN) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9194323 | Шланг в сборе | 1 |
| 32A | 4426634 | Пластиковый шланг (DC) | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9195590 | Шланг в сборе | 1 |
| 33A | 4445799 | Пластиковый шланг (DF) | 1 |
| 33B | 4327293 | Защитный кожух | 3 |
| 36 | 4442649 | Шланг (TA) | 1 |
| 37 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
