Основные гидролинии (отвал)(1) — HITACHI ZX120-E

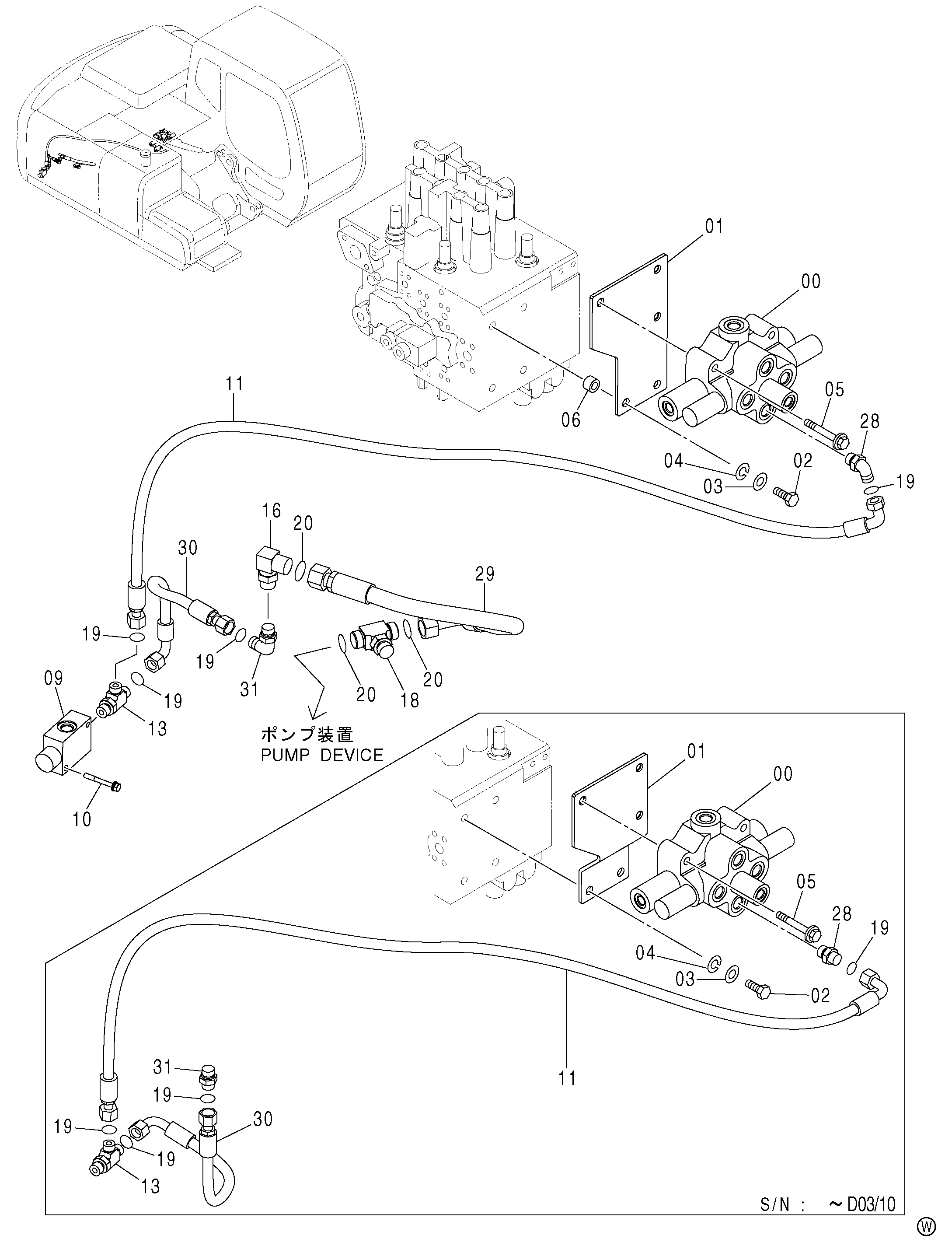

Заводская схема «Основные гидролинии (отвал)(1)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 01 | 8081166 | Кронштейн | 1 |
| 01 | 8093609 | Кронштейн | 1 |
| 02 | J921430 | Болт | 2 |
| 02 | J921450 | Болт | 2 |
| 03 | A590114 | Плоская шайба | 2 |
| 04 | A590914 | Пружинная шайба | 2 |
| 05 | J011280 | Болт с шайбой | 3 |
| 05 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 06 | 4364009 | Проставка | 2 |
| 09 | 4411019 | Предохранительный клапан | 1 |
| 10 | J020865 | Болт с шайбой | 2 |
| 10 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 11 | 4215600 | Шланг | 1 |
| 13 | A853444 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853566 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4187308 | Уплотнительное кольцо | 3 |
| 28 | A853144 | Адаптер | 1 |
| 28 | A853244 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4270597 | Шланг | 1 |
| 30 | 4351099 | Шланг | 1 |
| 30 | 4359143 | Шланг | 1 |
| 31 | A853144 | Адаптер | 1 |
| 31 | A853344 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
