Дренажные трубопроводы — HITACHI ZX120-E

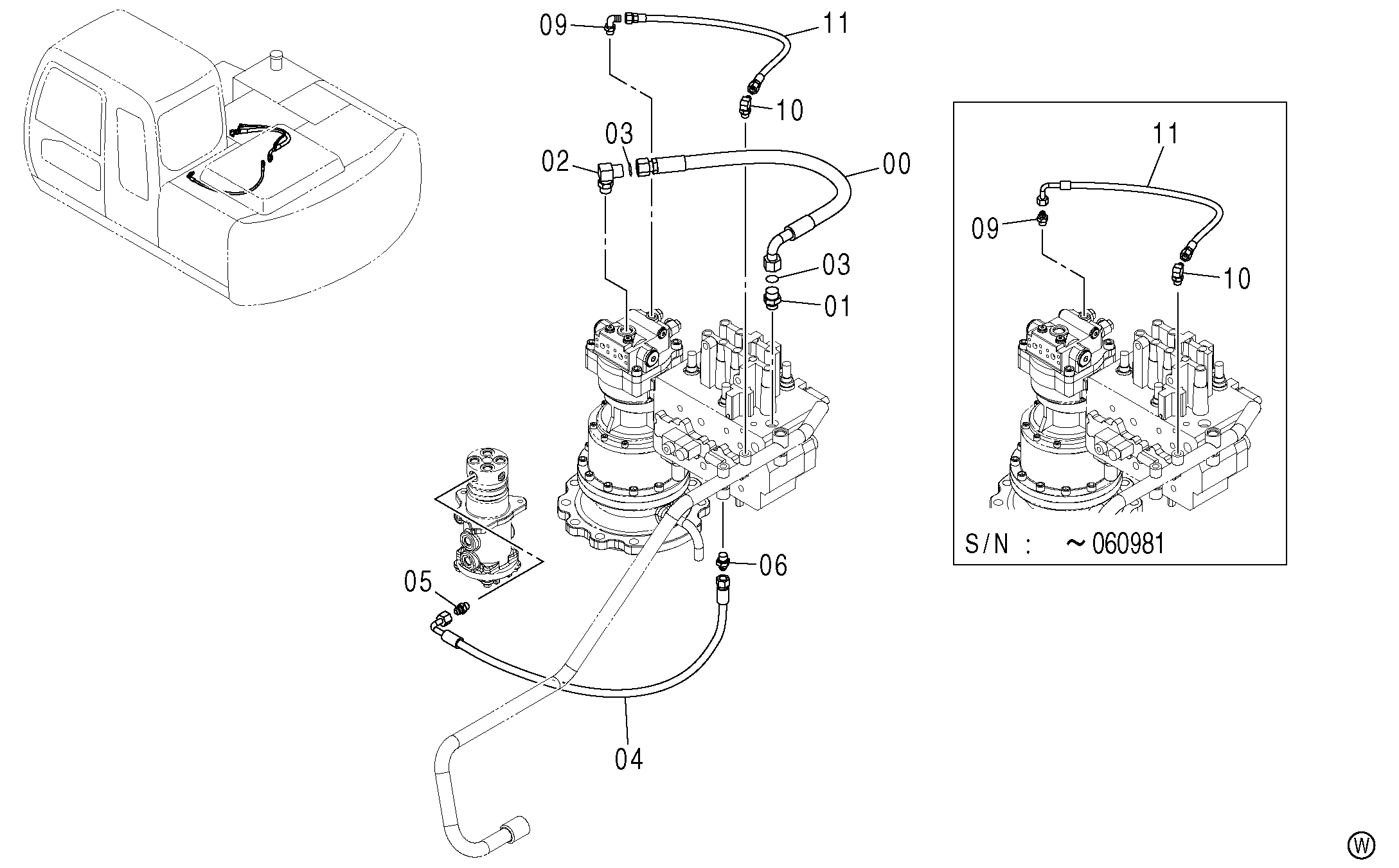

Заводская схема «Дренажные трубопроводы» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4374023 | Шланг | 1 |
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4400654 замена: 4332943 | Шланг | 1 |
| 04 | 4332943 | Шланг | 1 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4450974 замена: 4460593 | Шланг (DB) | 1 |
| 11 | 4460593 | Шланг (DB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
