Гидролинии рабочего оборудования (2P-BOOM)<130> — HITACHI ZX120-E

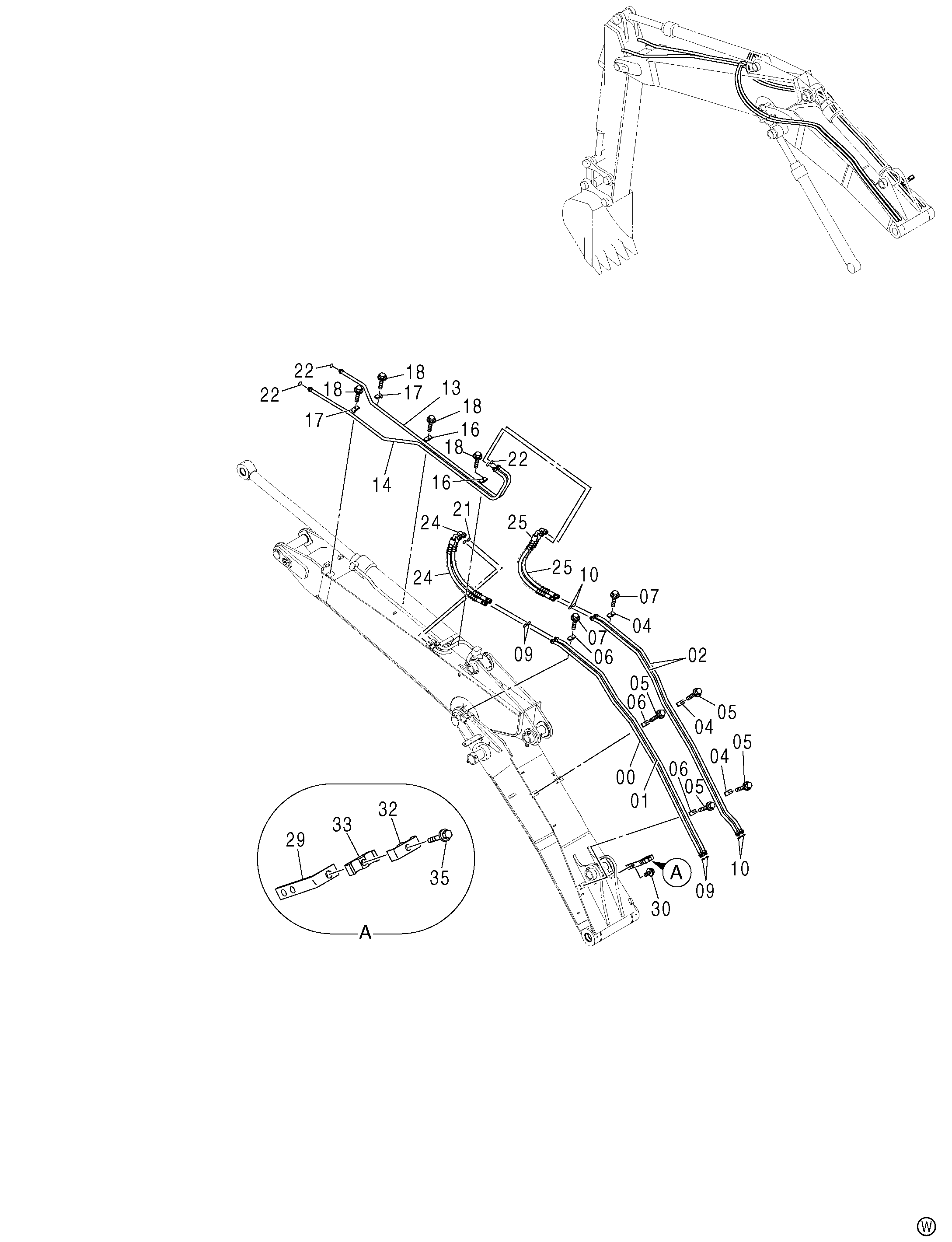

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)<130>» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093298 | Трубка | 1 |
| 01 | 8093297 | Трубка | 1 |
| 02 | 8093299 | Трубка | 2 |
| 04 | 4189858 | Хомут трубки | 3 |
| 05 | J011255 | Болт с шайбой | 4 |
| 05 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 06 | 4141806 | Хомут трубки | 3 |
| 07 | J011265 | Болт с шайбой | 2 |
| 07 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 8093301 | Трубка | 1 |
| 14 | 8093300 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 2 |
| 17 | 4190125 | Хомут трубки | 2 |
| 18 | J011255 | Болт с шайбой | 4 |
| 18 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 24 | 4477209 | Шланг | 2 |
| 25 | 4616742 | Шланг | 2 |
| 29 | 8095799 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4285723 | Хомут трубки | 1 |
| 33 | 4285722 | Резиновая прокладка | 1 |
| 35 | J271280 | Болт с шайбой | 1 |
| 35A | J901280 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
