Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)(ISO специальное исполнение.)(1) — HITACHI ZX120-E

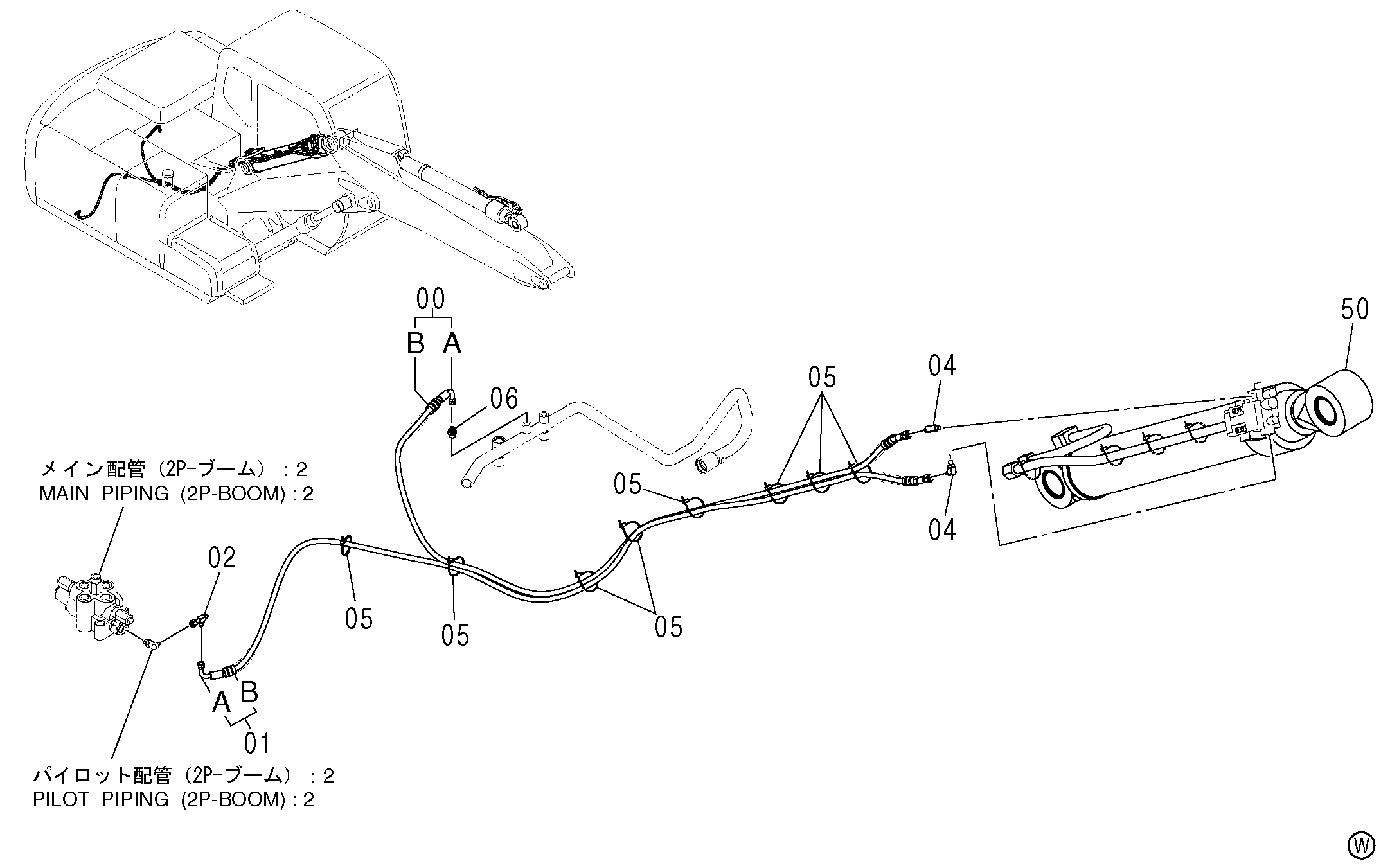

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)(ISO специальное исполнение.)(1)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9223744 | Шланг в сборе | 1 |
| 00A | 4489590 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 8 |
| 01 | 9233889 | Шланг в сборе | 1 |
| 01A | 4613089 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 9 |
| 02 | 4242052 | Соединительный штуцер | 1 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 8 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4610572 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
