Пилотные гидролинии (отвал)(2) — HITACHI ZX120-E

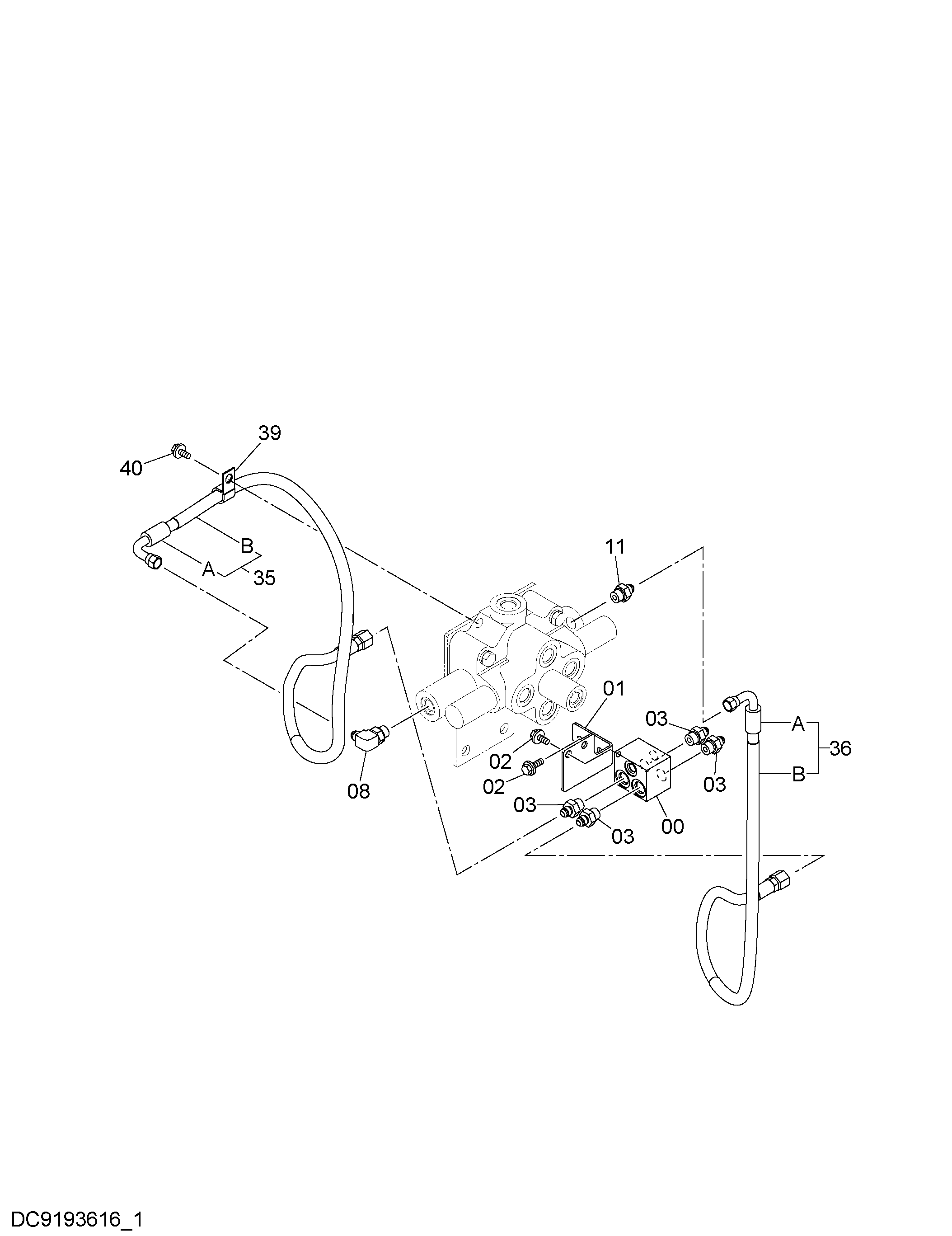

Заводская схема «Пилотные гидролинии (отвал)(2)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | 4468790 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | A852133 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 9206515 | Шланг в сборе | 1 |
| 35A | 4462443 | Шланг (1A) | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | 9206523 | Шланг в сборе | 1 |
| 36A | 4462445 | Шланг (2B) | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 39 | 4190273 | Зажим | 1 |
| 40 | J271020 | Болт с шайбой | 1 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
