Гидроцилиндр отвала (левый) — HITACHI ZX120-E

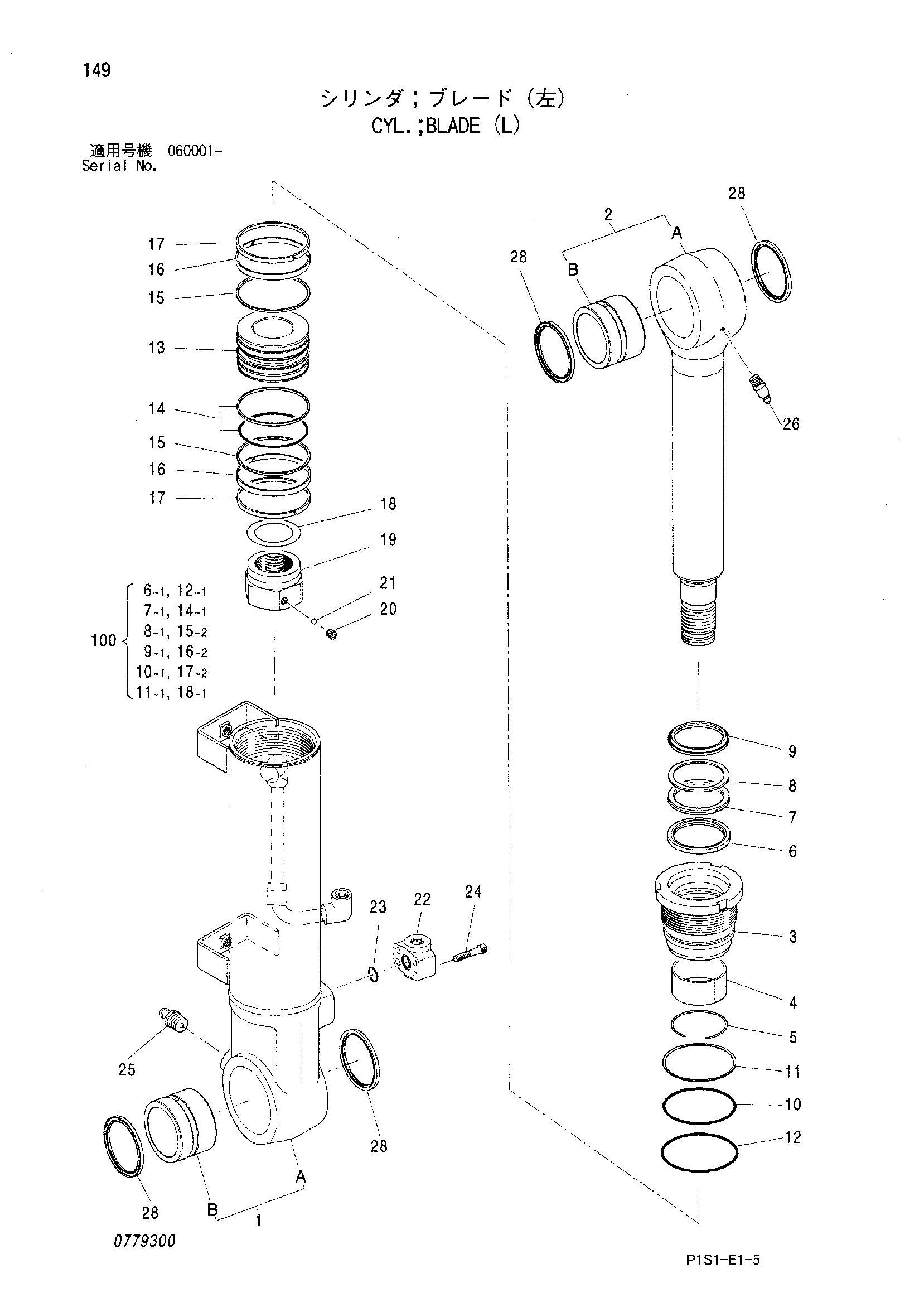

Заводская схема «Гидроцилиндр отвала (левый)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4432509 | Гидроцилиндр отвала | 1 | |
| 1 | 0779301 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0779302 | Втулка пальца | 1 |
| 2 | 0779303 | Шток поршня в сборе | 1 |
| 2B | 0779302 | Втулка пальца | 1 |
| 3 | 0686704 | Головка гидроцилиндра | 1 |
| 4 | 0643402 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0271311 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811095 | Уплотнительное кольцо | 1 |
| 11 | 0254905 | Опорное кольцо | 1 |
| 12 | A810100 | Уплотнительное кольцо | 1 |
| 13 | 0686705 | Поршень | 1 |
| 14 | 0240807 | Уплотнительное кольцо | 1 |
| 15 | 0686706 | Опорное кольцо | 2 |
| 16 | 0686707 | Кольцо | 2 |
| 17 | 0254908 | Кольцо | 2 |
| 18 | 0326007 | Регулировочная шайба | 1 |
| 19 | 0667109 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 22 | 0686708 | Соединение | 1 |
| 23 | 4509181 | Уплотнительное кольцо | 1 |
| 24 | 0310310 | Болт с внутренним шестигранником | 4 |
| 25 | J75481 | Пресс-маслёнка | 1 |
| 26 | J75581 | Пресс-маслёнка | 1 |
| 28 | 0408810 | Грязесъёмное кольцо | 4 |
| 28 | 0857404 | Грязесъёмное кольцо | 4 |
| 100 | 4388027 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
