Крышка (4)<130> — HITACHI ZX120-E

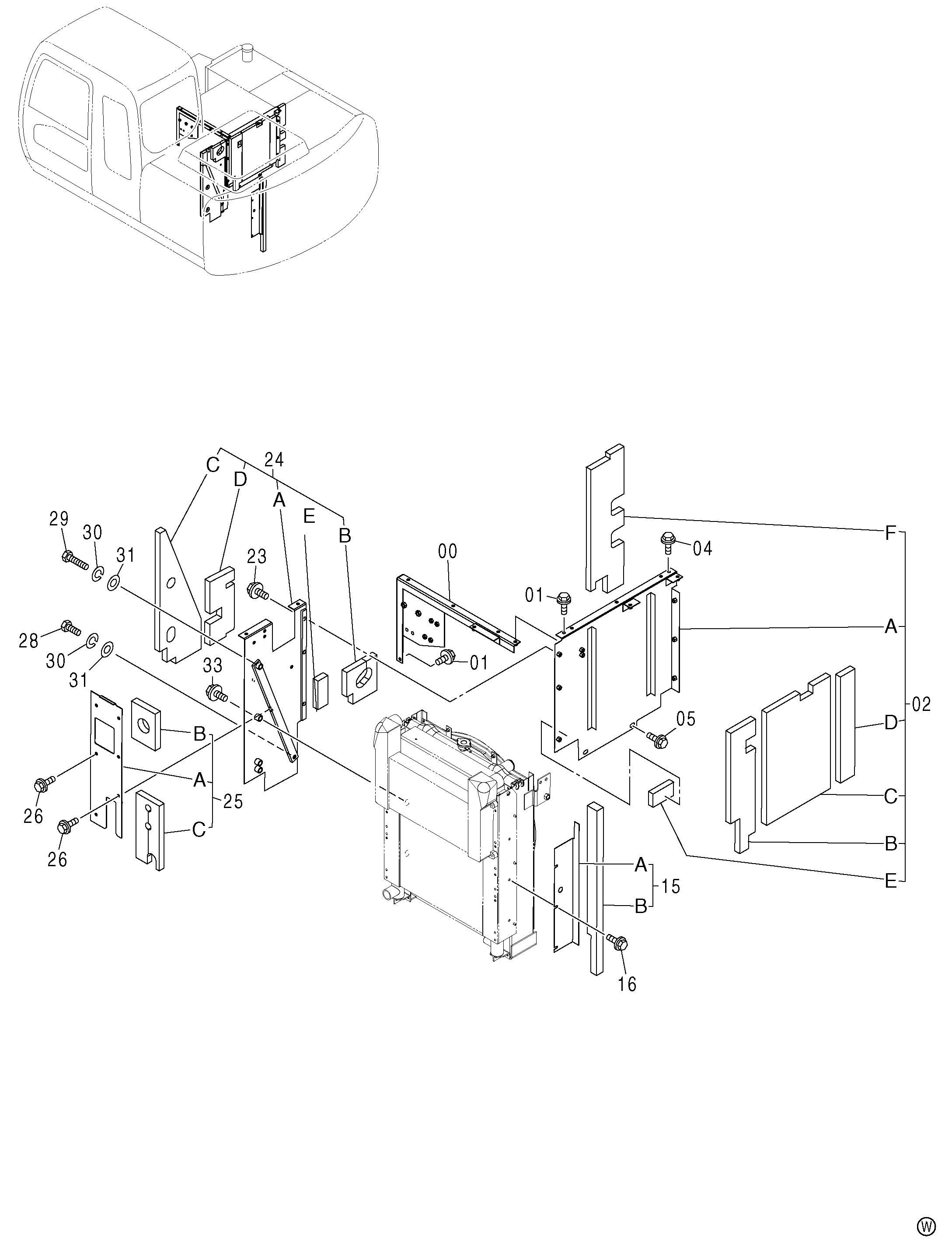

Заводская схема «Крышка (4)<130>» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044754 | Опора | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | 7040758 | Крышка | 1 |
| 02A | 6020234 | Крышка | 1 |
| 02B | 4445658 | Резиновая прокладка | 1 |
| 02C | 4424572 | Резиновая прокладка | 1 |
| 02D | 4445659 | Резиновая прокладка | 1 |
| 02E | 4424576 | Резиновая прокладка | 1 |
| 02F | 4424580 | Резиновая прокладка | 1 |
| 04 | J021025 | Болт с шайбой | 1 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 05 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 15 | 8077334 | Крышка | 1 |
| 15A | 3086952 | Крышка | 1 |
| 15B | 4424526 | Резиновая прокладка | 1 |
| 16 | J020820 | Болт с шайбой | 3 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 23 | J031035 | Болт с шайбой | 3 |
| 23 | J281035 замена: J901035 | Болт с шайбой | 3 |
| 24 | 7040639 | Крышка | 1 |
| 24A | 6020183 | Крышка | 1 |
| 24B | 4456312 | Резиновая прокладка | 1 |
| 24C | 4456766 | Резиновая прокладка | 1 |
| 24D | 4447029 | Резиновая прокладка | 1 |
| 24E | 4449730 | Резиновая прокладка | 1 |
| 25 | 7039382 | Крышка | 1 |
| 25A | 8083022 | Крышка | 1 |
| 25B | 3089567 | Резиновая прокладка | 1 |
| 25C | 3089568 | Резиновая прокладка | 1 |
| 26 | J021025 | Болт с шайбой | 6 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 28 | J901640 | Болт | 1 |
| 29 | J901655 | Болт | 1 |
| 30 | A590916 | Пружинная шайба | 2 |
| 31 | A590116 | Плоская шайба | 2 |
| 33 | J031050 | Болт с шайбой | 2 |
| 33 | J281050 замена: J901050 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
