Пилотные гидролинии (2P-BOOM)(2) — HITACHI ZX120-E

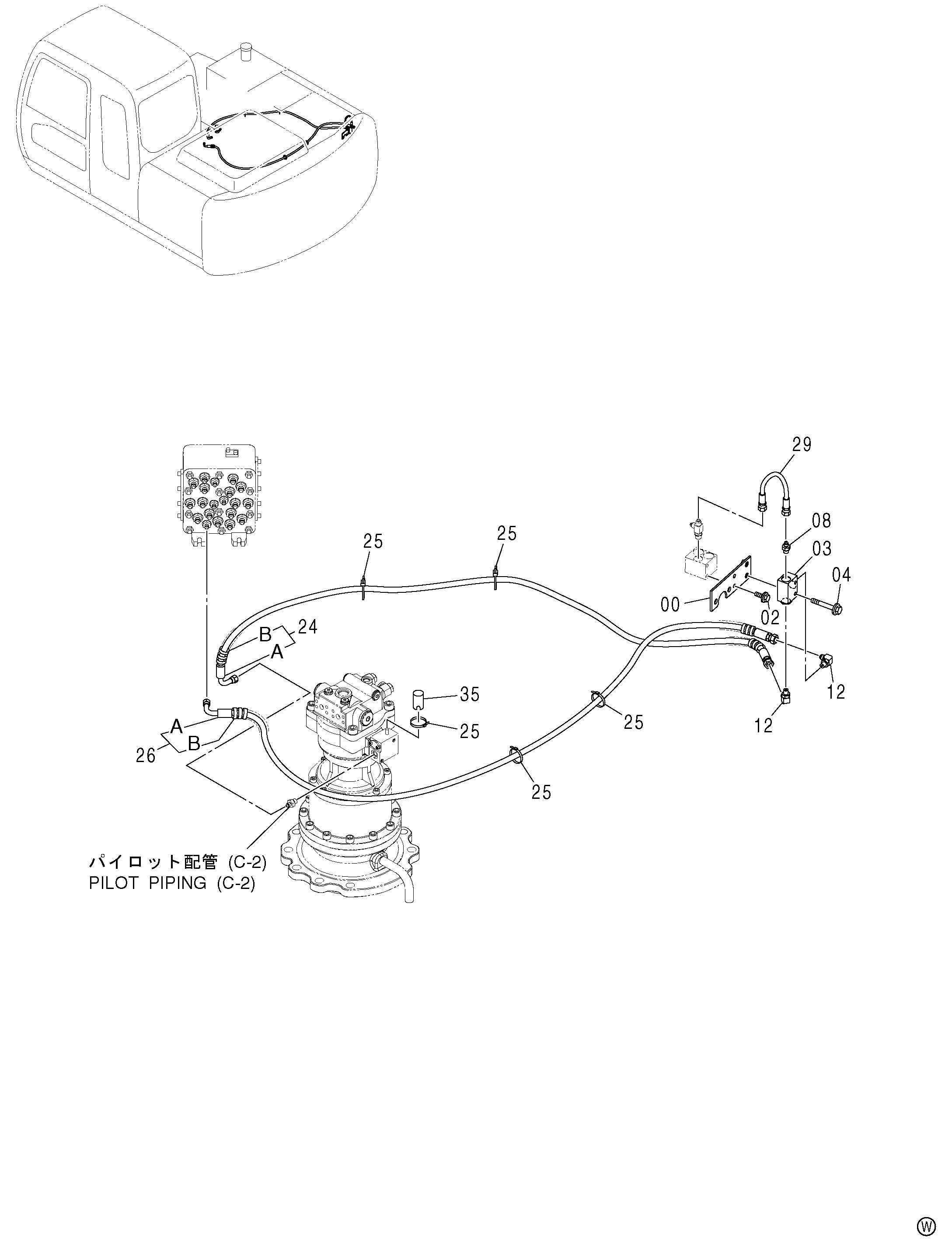

Заводская схема «Пилотные гидролинии (2P-BOOM)(2)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761437 | Кронштейн | 1 |
| 02 | J010816 | Болт с шайбой | 2 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 03 | 4203447 | Челночный клапан | 1 |
| 04 | J010850 | Болт с шайбой | 2 |
| 04 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9236301 | Шланг в сборе | 1 |
| 24A | 4615960 | Шланг (SC) | 1 |
| 24B | 4327293 | Защитный кожух | 4 |
| 25 | 4055312 | Ленточный зажим | 5 |
| 26 | 9210760 | Шланг в сборе | 1 |
| 26A | 4469355 | Шланг (SH) | 1 |
| 26B | 4327293 | Защитный кожух | 6 |
| 29 | 4480078 | Шланг | 1 |
| 35 | 4207239 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
