Основные гидролинии (2P-BOOM) — HITACHI ZX120-E

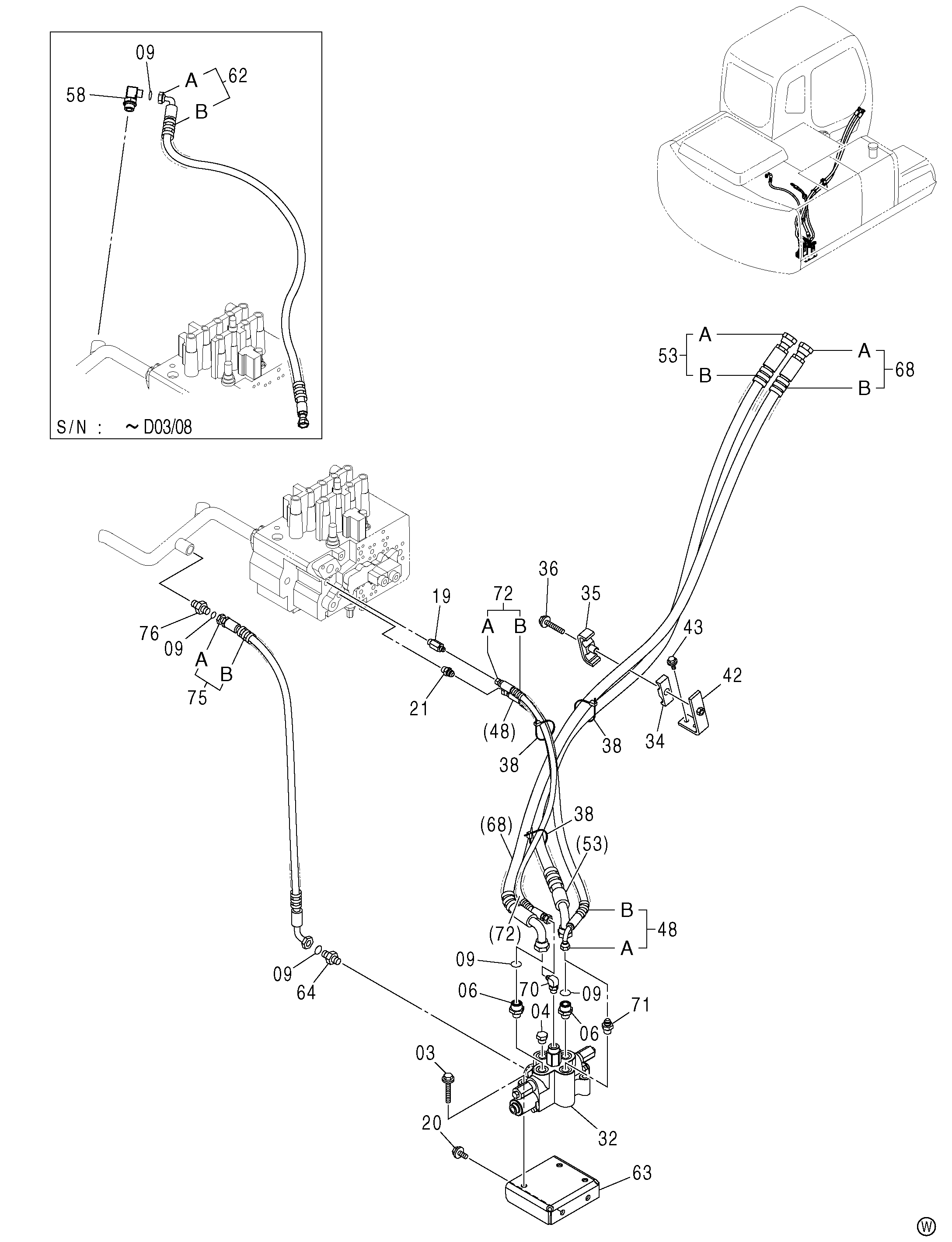

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J011280 | Болт с шайбой | 3 |
| 03 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4197530 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4276965 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | J271225 | Болт с шайбой | 2 |
| 21 | A852134 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4478056 | Гидрораспределитель | 1 |
| 34 | 4285722 | Резиновая прокладка | 1 |
| 35 | 4285723 | Хомут трубки | 1 |
| 36 | J011275 | Болт с шайбой | 1 |
| 36 | J271270 | Болт с шайбой | 1 |
| 38 | 4055312 | Ленточный зажим | 3 |
| 42 | 9760490 | Кронштейн | 1 |
| 43 | J021025 | Болт с шайбой | 2 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 48 | 9234757 | Шланг в сборе | 1 |
| 48A | 4613986 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 3 |
| 53 | 9234706 | Шланг в сборе | 1 |
| 53A | 4612765 | Шланг (B) | 1 |
| 53B | 4327294 | Защитный кожух | 8 |
| 58 | A853366 | Угловой штуцер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 9238766 | Шланг в сборе | 1 |
| 62A | 4618553 | Шланг (B) | 1 |
| 62B | 4327294 | Защитный кожух | 6 |
| 63 | 8086630 | Кронштейн | 1 |
| 64 | A853146 | Адаптер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 9236784 | Шланг в сборе | 1 |
| 68A | 4616630 | Шланг (B) | 1 |
| 68B | 4327294 | Защитный кожух | 8 |
| 70 | A852333 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4325980 | Адаптер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 9234756 | Шланг в сборе | 1 |
| 72A | 4613984 | Шланг (B) | 1 |
| 72B | 4327293 | Защитный кожух | 2 |
| 75 | 9242146 | Шланг в сборе | 1 |
| 75A | 4623955 | Шланг | 1 |
| 75B | 4327293 | Защитный кожух | 2 |
| 76 | A853166 | Адаптер | 1 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
