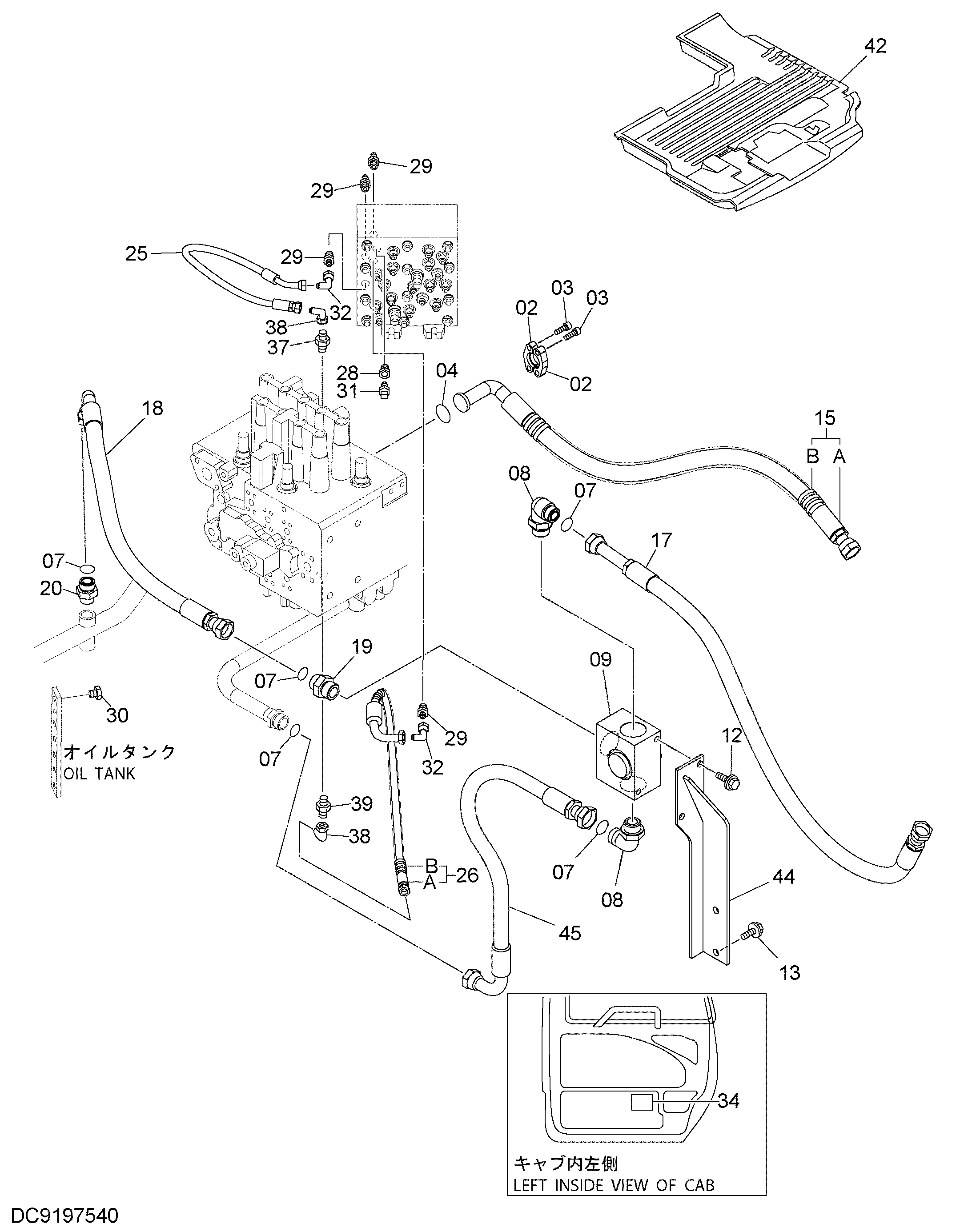

Основные гидролинии (гидромолот, гидроножницы)<120, E, H, K>[STD, NA] — HITACHI ZX120-E

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<120, E, H, K>[STD, NA]» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	986910	フランジスプリット	2
03	J781030	ボルトソケット	4
04	971489	O-リング	1
07	4187308	O-リング	5
08	4202113	エルボ S	2
08A	4506429	O-リング	1
09	4455599	バルブセレクタ	1
12	J271230	ボルトセムス	2
12A	J901230	ボルト	1
12B	J222012	ワツシヤ	1
13	J271235	ボルトセムス	2
13A	J901235	ボルト	1
13B	J222012	ワツシヤ	1
15	9197248	ホースアッセン	1
15A	4434465	ホース	1
15B	4327294	プロテクタ	3
17	4449490	ホース	1
18	4323280	ホース	1
19	4189537	アダプタ S	1
19A	4506429	O-リング	1
20	4189619	アダプタ S	1
20A	4506424	O-リング	1
25	4448064	ホース	1
26	9197259	ホースアッセン	1
26A	4448631	ホース	1
26B	4327293	プロテクタ	2
28	4263446	レジユ-サ S	1
28A	4509180	O-リング	1
29	A852133	アダプタ S	4
29A	4509180	O-リング	1
30	4093624	プラグ	1
30A	957366	O-リング	1
31	4436535	センサプレッシャ	1
32	4239976	ユニオン S	2
34	4245076	ネームプレート (和文)	1
34	4245758	ネームプレート (英文)	1
37	4202422	アダプタ S	1
37A	4509180	O-リング	1
38	4239976	ユニオン S	2
39	A852133	アダプタ S	1
39A	4509180	O-リング	1
42	3096609	マットフロア	1
44	8095475	ブラケット	1
45	4407004	ホース	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
