Дверь блокировка (1) — HITACHI ZX120-E

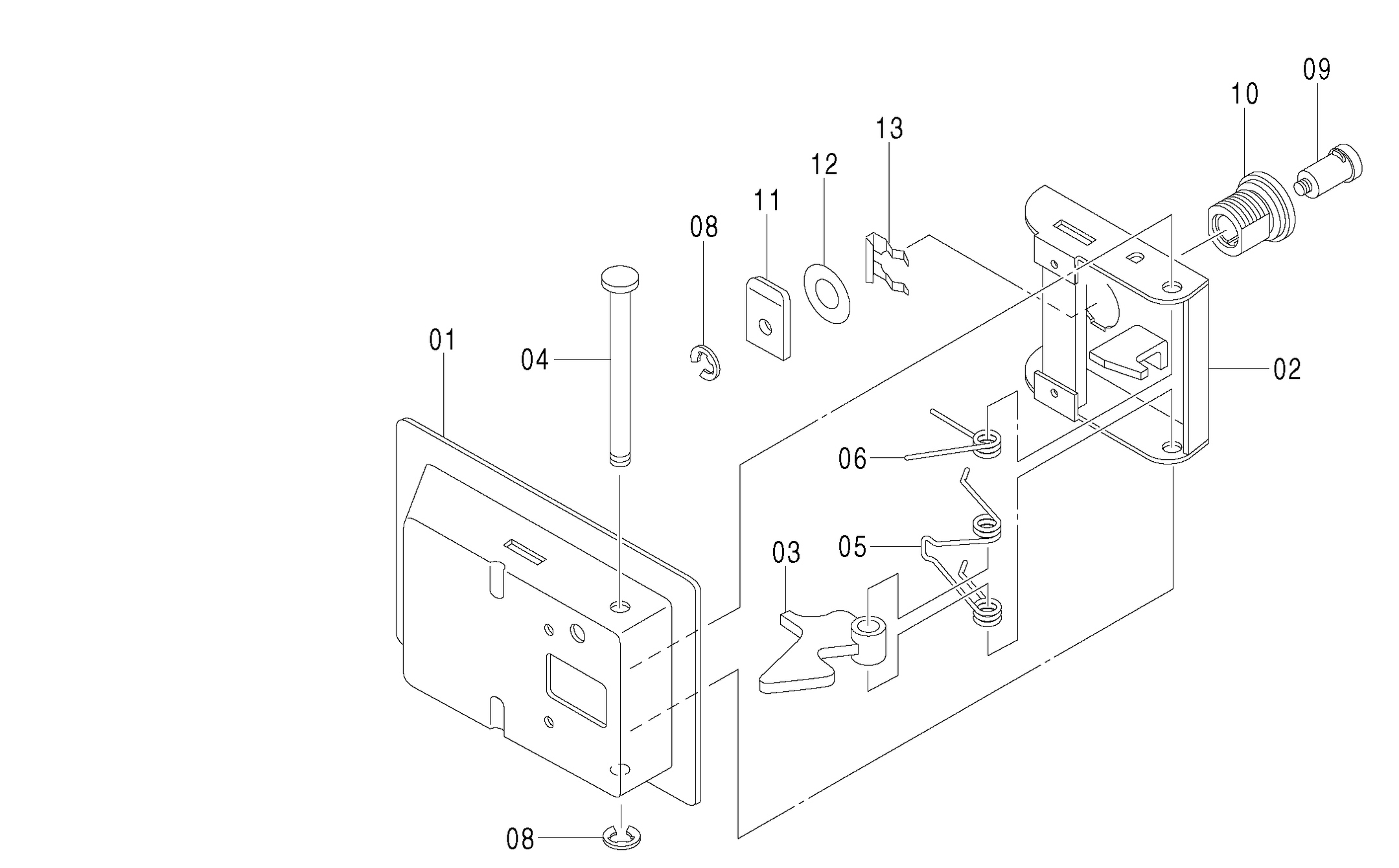

Заводская схема «Дверь блокировка (1)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4409446 | Блокировка в сборе | 1 | |
| 01-06 | 4409447 | Замок | 1 |
| 01 | 4461343 | Крышка | 1 |
| 02 | 4461344 | Защёлка | 1 |
| 03 | 4461345 | Рычаг | 1 |
| 04 | 4461346 | Вал | 1 |
| 05 | 4461347 | Пружина | 1 |
| 06 | 4461348 | Пружина | 1 |
| 08-12 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08 | 4461337 | Кольцо | 2 |
| 09 | 4461338 | Шпонка | 1 |
| 10 | 4461339 | Корпус | 1 |
| 11 | 4461340 | Пластина | 1 |
| 12 | 4461341 | Шайба | 2 |
| 13 | 4461342 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
