Гидрораспределитель (3/8) — HITACHI ZX120-3

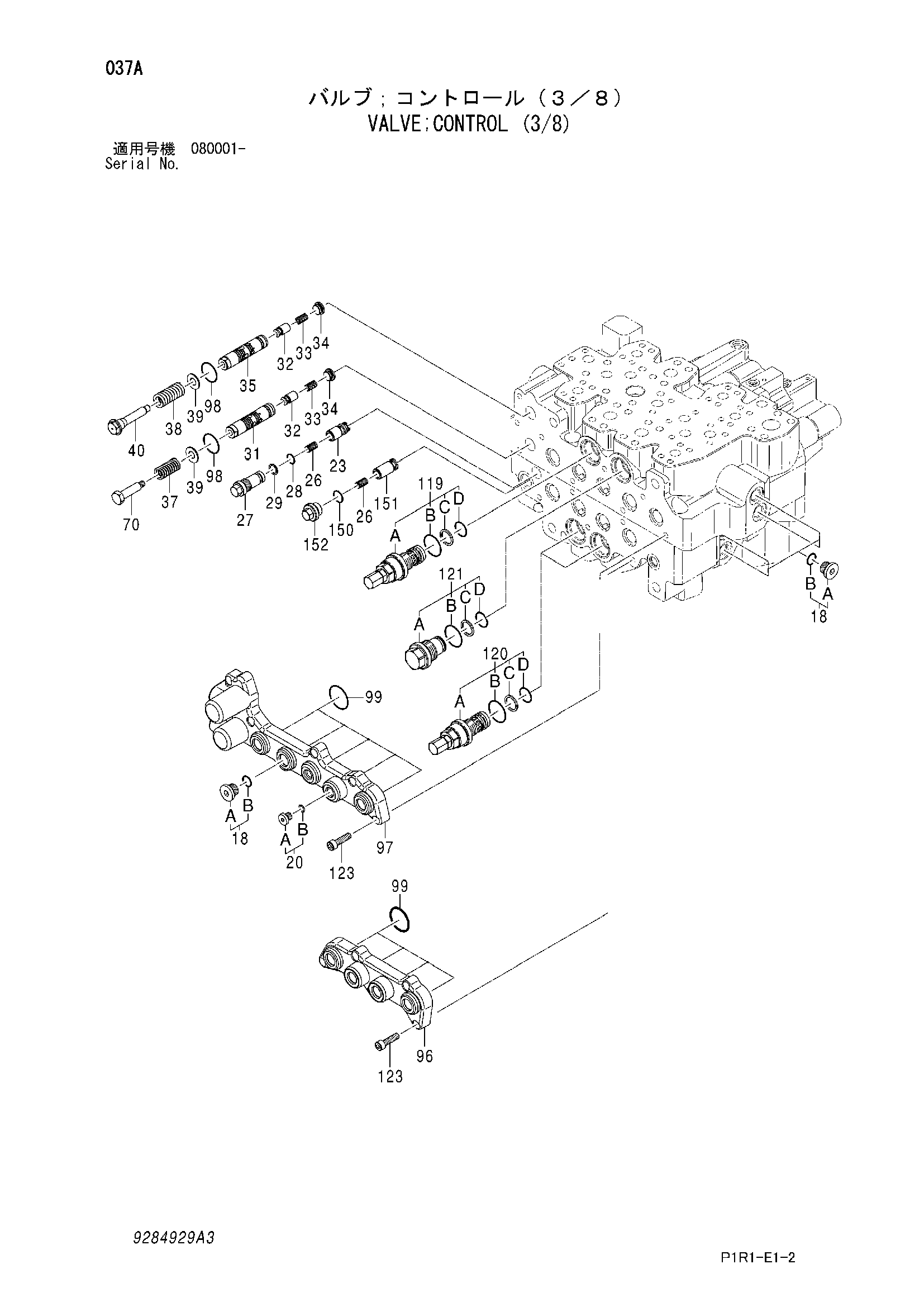

Заводская схема «Гидрораспределитель (3/8)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9284929 замена: 9285787 | Гидрораспределитель (3/8) | 1 | |
| (9285787) | Гидрораспределитель (3/8) | 1 | |
| 18 | 9134111 | Пробка | 5 |
| 18A | 4336167 | Пробка | 1 |
| 18B | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9134110 | Пробка | 1 |
| 20A | 4336166 | Пробка | 1 |
| 20B | 957366 | Уплотнительное кольцо | 1 |
| 23 | 2046604 | Клапан тхроттле | 1 |
| 26 | 2046415 | Пружина | 2 |
| 27 | 2046449 | Пробка | 1 |
| 28 | 4506412 | Уплотнительное кольцо | 1 |
| 29 | 2046494 | Опорное кольцо | 1 |
| 31 | 2046594 | Золотник | 1 |
| 32 | 2046601 | Обратный клапан | 2 |
| 33 | 2046609 | Пружина | 2 |
| 34 | 2046622 | Пробка | 2 |
| 35 | 2046595 | Золотник | 1 |
| 37 | 2046610 | Пружина | 1 |
| 38 | 2046611 | Пружина | 1 |
| 39 | 2046615 | Шайба | 2 |
| 40 | 2046619 | Болт | 1 |
| 70 | 2046458 | Болт | 1 |
| 96 | 1029310 | Корпус: пилотный | 1 |
| 97 | 0004169 | Корпус: пилотный | 1 |
| 98 | 2046488 | Уплотнительное кольцо | 2 |
| 99 | 2046491 | Уплотнительное кольцо | 9 |
| 119 | 9200492 | Предохранительный клапан | 1 |
| 119B | 4506428 | Уплотнительное кольцо | 1 |
| 119C | 2046498 | Опорное кольцо | 1 |
| 119D | 4506420 | Уплотнительное кольцо | 1 |
| 120 | 9200495 | Предохранительный клапан | 2 |
| 120B | 4506428 | Уплотнительное кольцо | 1 |
| 120C | 2046498 | Опорное кольцо | 1 |
| 120D | 4506420 | Уплотнительное кольцо | 1 |
| 121 | 9200483 | Пробка в сборе | 1 |
| 121A | 2046444 | Пробка | 1 |
| 121B | 4506428 | Уплотнительное кольцо | 1 |
| 121C | 2046498 | Опорное кольцо | 1 |
| 121D | 4506420 | Уплотнительное кольцо | 1 |
| 123 | M340830 | Болт с внутренним шестигранником | 14 |
| 150 | 4506416 | Уплотнительное кольцо | 1 |
| 151 | 2046603 | Обратный клапан | 1 |
| 152 | 2046623 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
