Крышка (1)(дустпрооф специальное исполнение.) — HITACHI ZX120-3

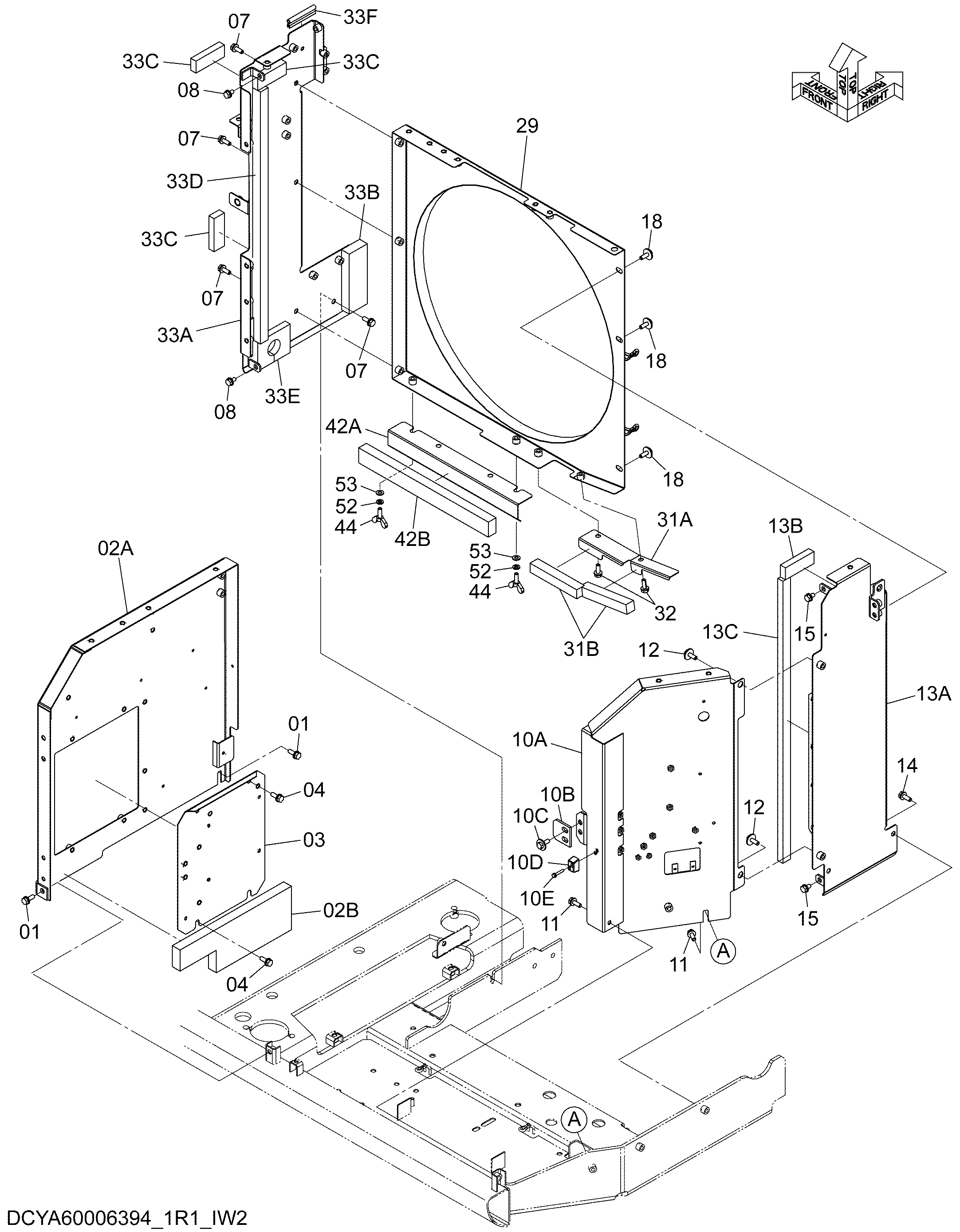

Заводская схема «Крышка (1)(дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8112983 | Крышка | 1 |
| 02A | 7056864 | Крышка | 1 |
| 02B | 4665438 | Резиновая прокладка | 1 |
| 03 | 8107277 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 9275495 | Крышка | 1 |
| 10A | 7052226 | Крышка | 1 |
| 10B | 4638905 | Ограничитель | 1 |
| 10C | J281030 | Болт с шайбой | 2 |
| 10CA | J901030 | Болт | 1 |
| 10CB | 4486055 | Шайба | 1 |
| 10D | 4652573 | Ограничитель | 1 |
| 10E | J260635 | Болт с шайбой | 2 |
| 10EA | J900635 | Болт | 1 |
| 10EB | A590106 | Плоская шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 8108377 | Крышка | 1 |
| 13A | 7052228 | Крышка | 1 |
| 13B | 4665662 | Резиновая прокладка | 1 |
| 13C | 4687684 | Резиновая прокладка | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | J281030 | Болт с шайбой | 3 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 29 | 6026090 | Крышка | 1 |
| 31 | 9770489 | Крышка | 1 |
| 31A | 3115001 | Крышка | 1 |
| 31B | 4694048 | Резиновая прокладка | 2 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 8120227 | Крышка | 1 |
| 33A | 7057924 | Крышка | 1 |
| 33B | 4666322 | Резиновая прокладка | 1 |
| 33C | 4665662 | Резиновая прокладка | 3 |
| 33D | 4666325 | Резиновая прокладка | 1 |
| 33E | 4655282 | Резиновая прокладка | 1 |
| 33F | 4447540 | Уплотнительная окантовка | 1 |
| 42 | YA60010626 | Крышка | 1 |
| 42A | YA00014028 | * Крышка | 1 |
| 42B | 4682241 | * Резиновый | 1 |
| 44 | M361030 | Болт винг | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 53 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
