Кондиционер (2) — HITACHI ZX120-3

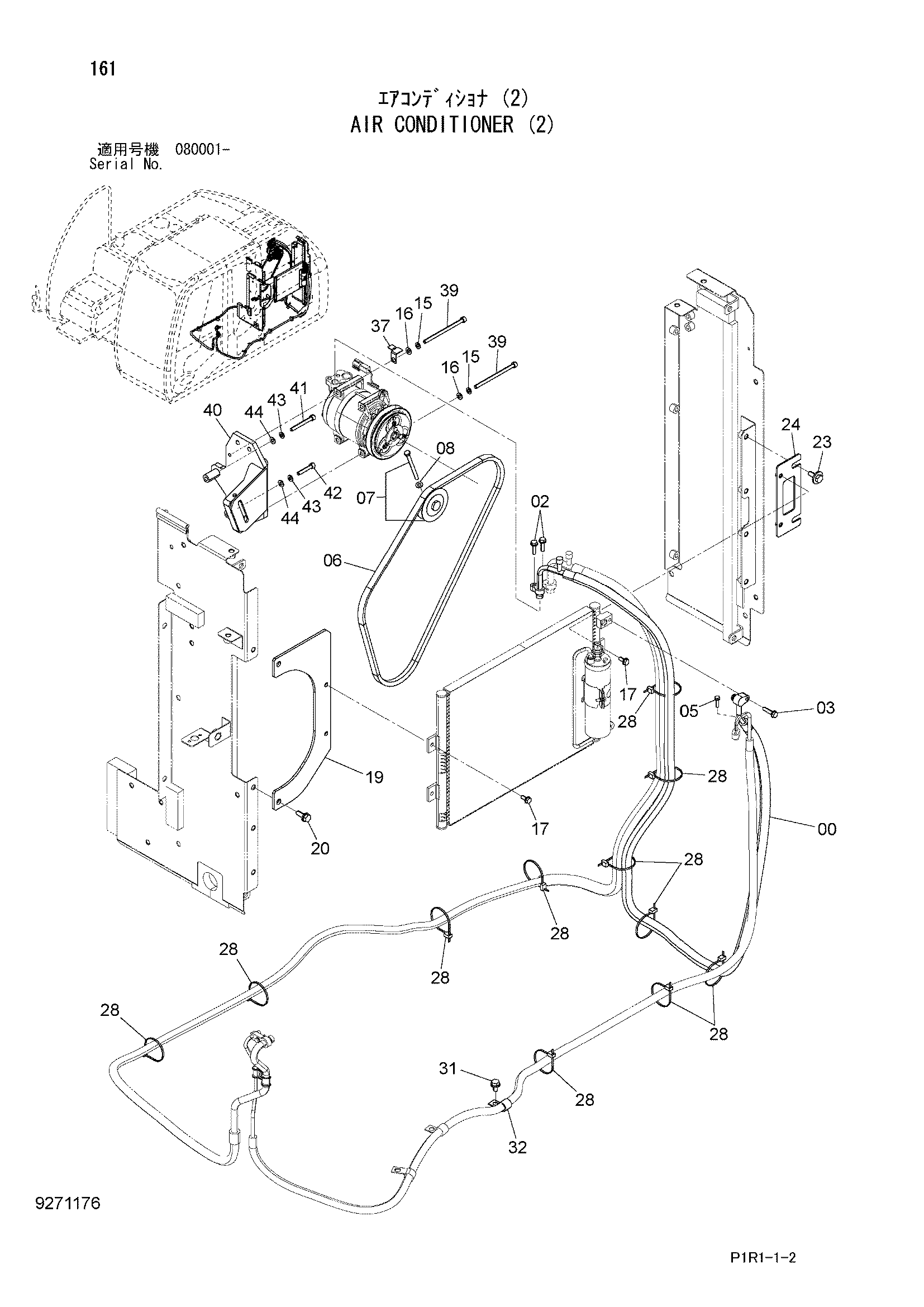

Заводская схема «Кондиционер (2)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663173 | Шланг | 1 |
| 02 | J260830 | Болт с шайбой | 2 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260835 | Болт с шайбой | 1 |
| 03A | J900835 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | J260625 | Болт с шайбой | 1 |
| 05A | J900625 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | 4686087 | Ремень V | 1 |
| 07 | 4346770 | Шкив | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | A590108 | Плоская шайба | 4 |
| 17 | J260820 | Болт с шайбой | 4 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 8106803 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | J281030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 9769890 | Кронштейн | 1 |
| 28 | 4055312 | Ленточный зажим | 11 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4190273 | Зажим | 1 |
| 37 | 4355515 | Кронштейн | 1 |
| 39 | J780806 | Болт с внутренним шестигранником | 4 |
| 40 | 7054087 | Кронштейн | 1 |
| 41 | J780870 | Болт с внутренним шестигранником | 2 |
| 42 | J780845 | Болт с внутренним шестигранником | 2 |
| 43 | A590908 | Пружинная шайба | 4 |
| 44 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
