Верхний рама трубопроводы — HITACHI ZX120-3

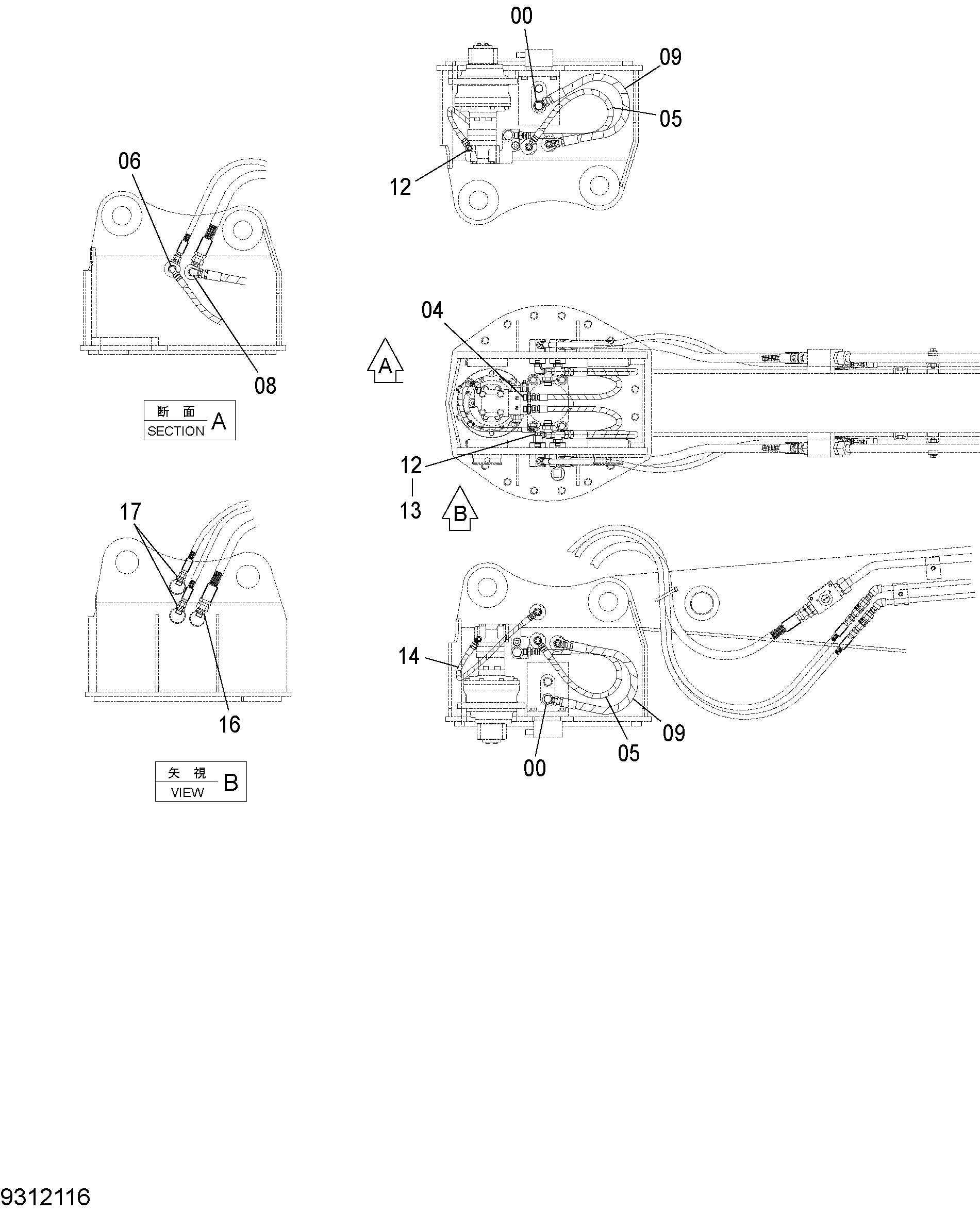

Заводская схема «Верхний рама трубопроводы» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4169595 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4159158 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9314406 | Шланг в сборе | 2 |
| 05A | 4087101 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | 4094319 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4037760 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 9248528 | Шланг в сборе | 2 |
| 09A | 4269150 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 1 |
| 12 | 4112300 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4263444 | Переходник S | 1 |
| 14 | 9314407 | Шланг в сборе | 1 |
| 14A | 4022544 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 16 | 4042032 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4159158 | Адаптер | 3 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
