Радиатор крышка (дустпрооф специальное исполнение.) — HITACHI ZX120-3

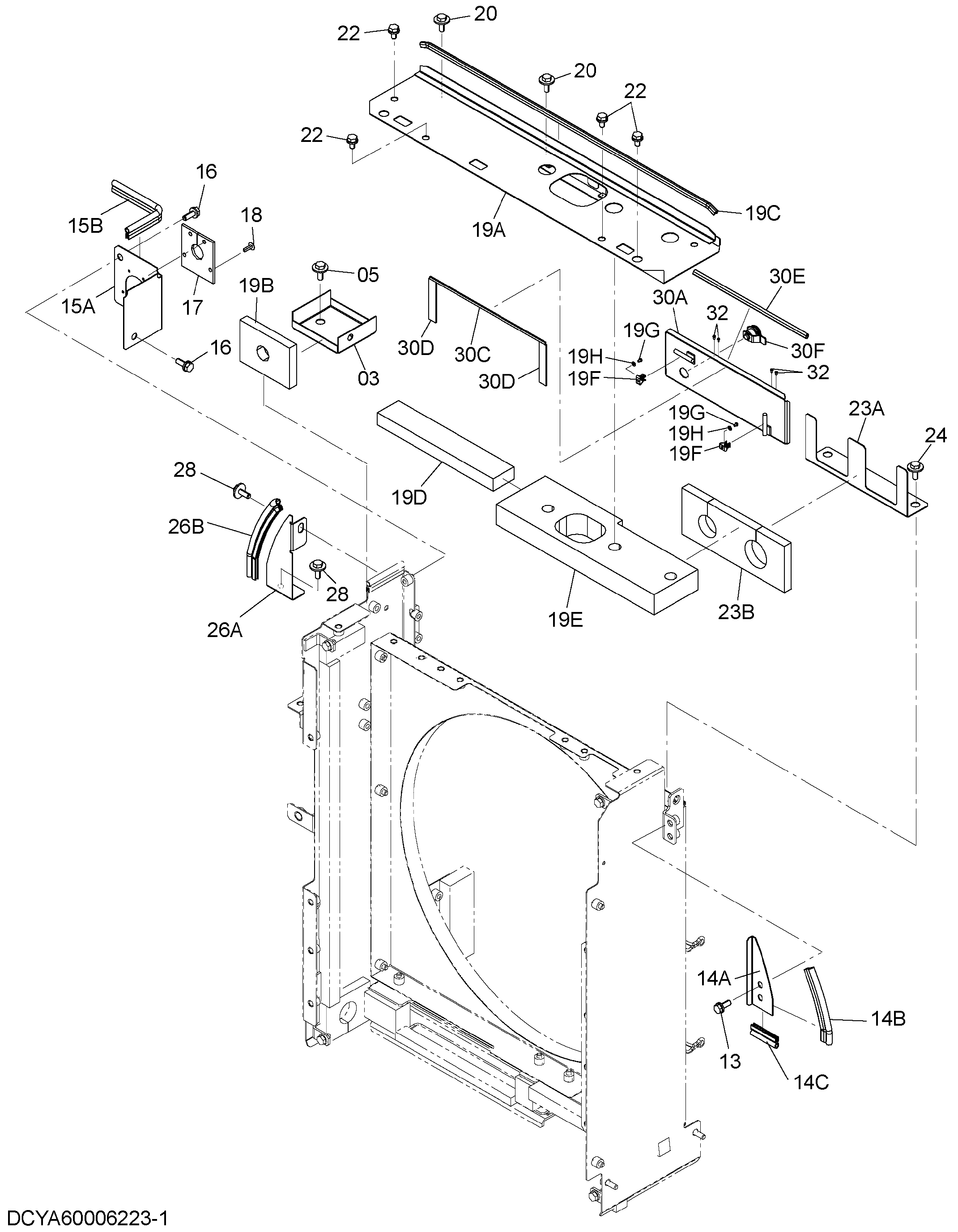

Заводская схема «Радиатор крышка (дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8106480 | Крышка | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 9769329 | Крышка | 1 |
| 14A | 4682918 | Крышка | 1 |
| 14B | 4667834 | Уплотнительная окантовка | 1 |
| 14C | 4444804 | Уплотнительная окантовка | 1 |
| 15 | 8108122 | Крышка | 1 |
| 15A | 3108992 | Крышка | 1 |
| 15B | 4667251 | Уплотнительная окантовка | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4665408 | Резиновая прокладка | 1 |
| 18 | 4443487 | Зажим | 4 |
| 19 | YA60005688 | Крышка | 1 |
| 19A | YA40005213 | Крышка | 1 |
| 19B | 4682863 | Резиновая прокладка | 1 |
| 19C | 4682865 | Уплотнительная окантовка | 1 |
| 19D | 4693880 | Резиновая прокладка | 1 |
| 19E | 4693883 | Резиновая прокладка | 1 |
| 19F | 4330276 | Держатель | 2 |
| 19G | M430406 | Винт | 2 |
| 19H | A590104 | Плоская шайба | 2 |
| 20 | J281030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 9769373 | Крышка | 1 |
| 23A | 4682007 | Крышка | 1 |
| 23B | 4682832 | Резиновая прокладка | 1 |
| 24 | J281030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 26 | 9769328 | Крышка | 1 |
| 26A | 4682917 | Крышка | 1 |
| 26B | 4667251 | Уплотнительная окантовка | 1 |
| 28 | J281030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | YA60005689 | Крышка | 1 |
| 30A | YA40005214 | Крышка | 1 |
| 30C | YA00011771 | Резиновая подушка | 1 |
| 30D | YA00007873 | Резиновая прокладка | 2 |
| 30E | YA00014677 | Трим | 1 |
| 30F | YA00005735 | Замок | 1 |
| 32 | M430306 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
