Гидролинии рабочего оборудования (1)<тип H10> — HITACHI ZX120-3

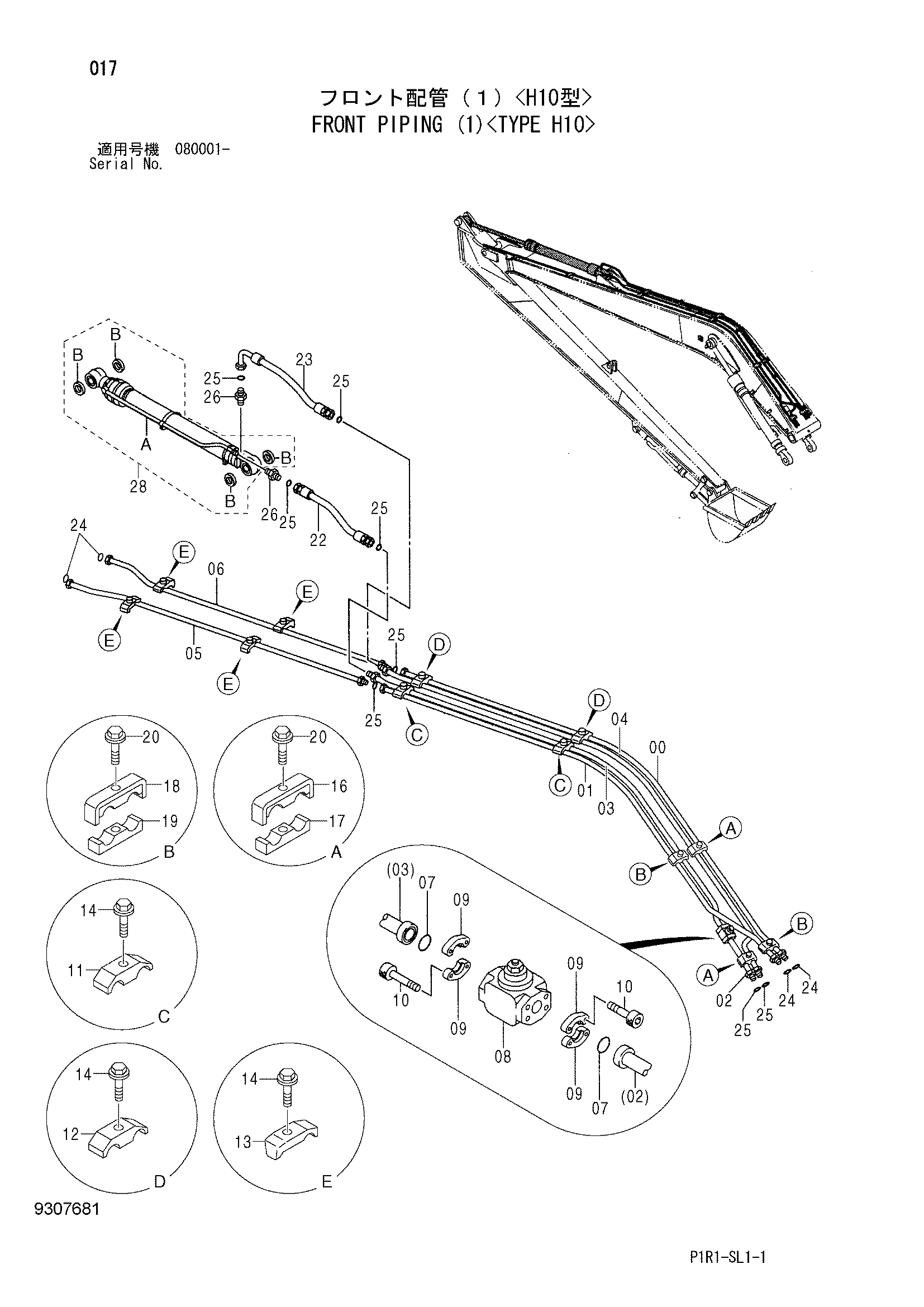

Заводская схема «Гидролинии рабочего оборудования (1)<тип H10>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119532 | Трубка | 1 |
| 01 | 8119533 | Трубка | 1 |
| 02 | 9771613 | Трубка | 1 |
| 03 | 8119534 | Трубка | 1 |
| 04 | 8119535 | Трубка | 1 |
| 05 | 8119536 | Трубка | 1 |
| 06 | 8119537 | Трубка | 1 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 4330223 | Клапан словретурн | 1 |
| 09 | 986910 | Разъёмный фланец | 4 |
| 10 | M341030 | Болт с внутренним шестигранником | 8 |
| 11 | 4189858 | Хомут трубки | 2 |
| 12 | 4141806 | Хомут трубки | 2 |
| 13 | 4190125 | Хомут трубки | 4 |
| 14 | J271260 | Болт с шайбой | 8 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4398113 | Хомут трубки | 2 |
| 17 | 4398114 | Резиновая прокладка | 2 |
| 18 | 4428248 | Хомут трубки | 2 |
| 19 | 4428249 | Резиновая прокладка | 2 |
| 20 | J271275 | Болт с шайбой | 4 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4260127 | Шланг | 1 |
| 23 | 4259322 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 25 | 4138938 | Уплотнительное кольцо | 8 |
| 26 | A853166 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9150150 | Гидроцилиндр рукояти | 1 |
| 28A | 4317313 | Гидроцилиндр рукояти | 1 |
| 28B | 4352400 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
