Крышка (2)(дустпрооф специальное исполнение.) — HITACHI ZX120-3

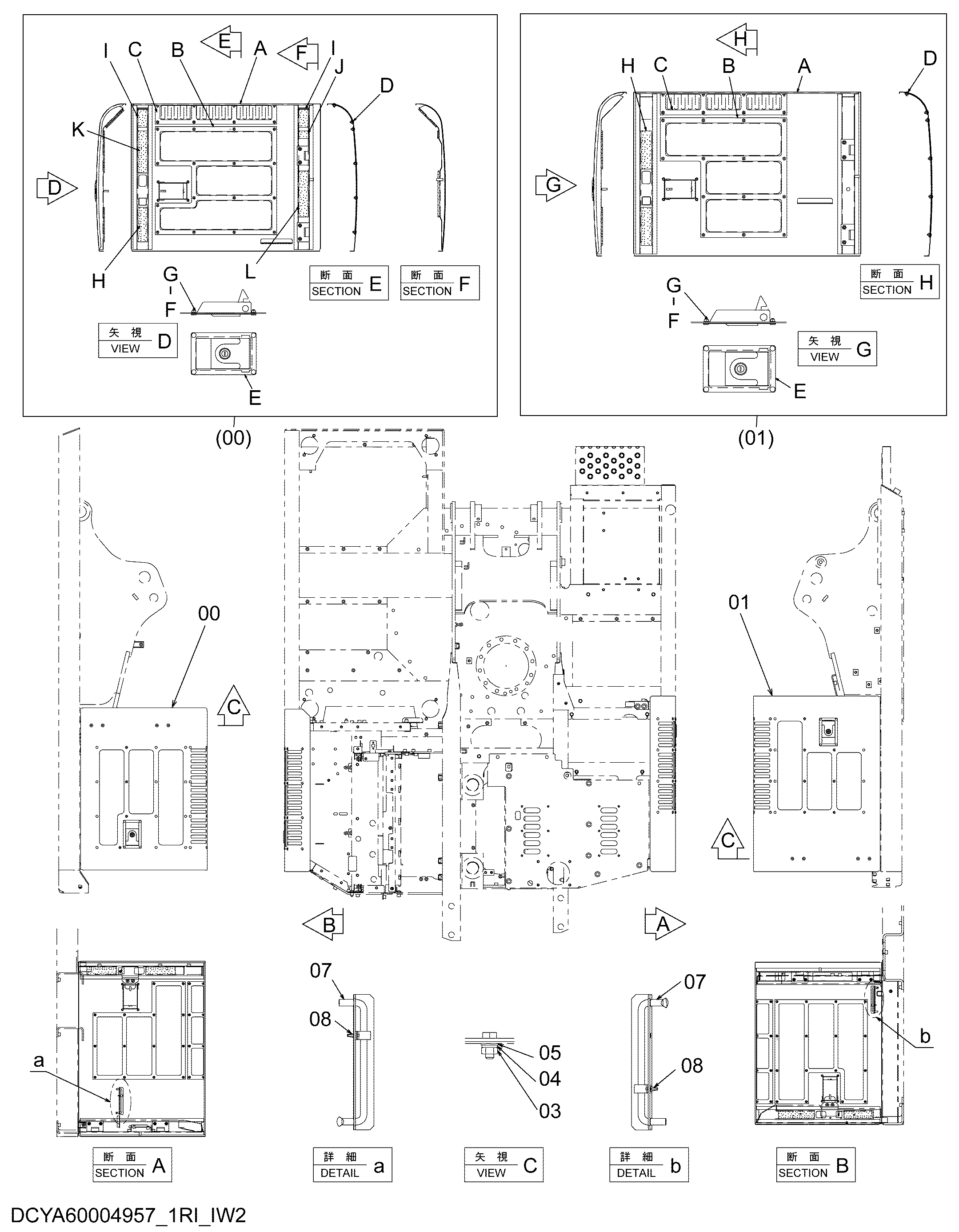

Заводская схема «Крышка (2)(дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60004956 | Дверь | 1 |
| 00A | YA40004580 | Дверь | 1 |
| 00A1 | 3072015 | Петля | 2 |
| 01A2 | J921025 | Болт | 4 |
| 00B | YA40004582 | Провод | 1 |
| 00C | YA40004581 | Провод | 1 |
| 00D | J650616 | Винт | 24 |
| 00E | 4652498 | Блокировка (левый) | 1 |
| 00F | M500605 | Гайка | 4 |
| 00G | A590106 | Плоская шайба | 4 |
| 00H | 4654109 | Резиновая прокладка | 1 |
| 00I | 4705546 | Резиновая прокладка | 3 |
| 00J | 4705547 | Резиновая прокладка | 1 |
| 00K | 4705548 | Резиновая прокладка | 1 |
| 00L | 4705549 | Резиновая прокладка | 1 |
| 01 | YA60004955 | Дверь | 1 |
| 01A | YA40004583 | Дверь | 1 |
| 01A1 | 3072015 | Петля | 2 |
| 01A2 | J921025 | Болт | 4 |
| 01B | YA40004617 | Провод | 1 |
| 01C | YA40004616 | Провод | 1 |
| 01D | J650616 | Винт | 22 |
| 01E | 4652498 | Блокировка (левый) | 1 |
| 01F | M500605 | Гайка | 4 |
| 01G | A590106 | Плоская шайба | 4 |
| 01H | 4654109 | Резиновая прокладка | 2 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 07 | 4639112 | Стойка | 2 |
| 08 | 4647195 | Держатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
