Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU] — HITACHI ZX120-3
Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU]» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

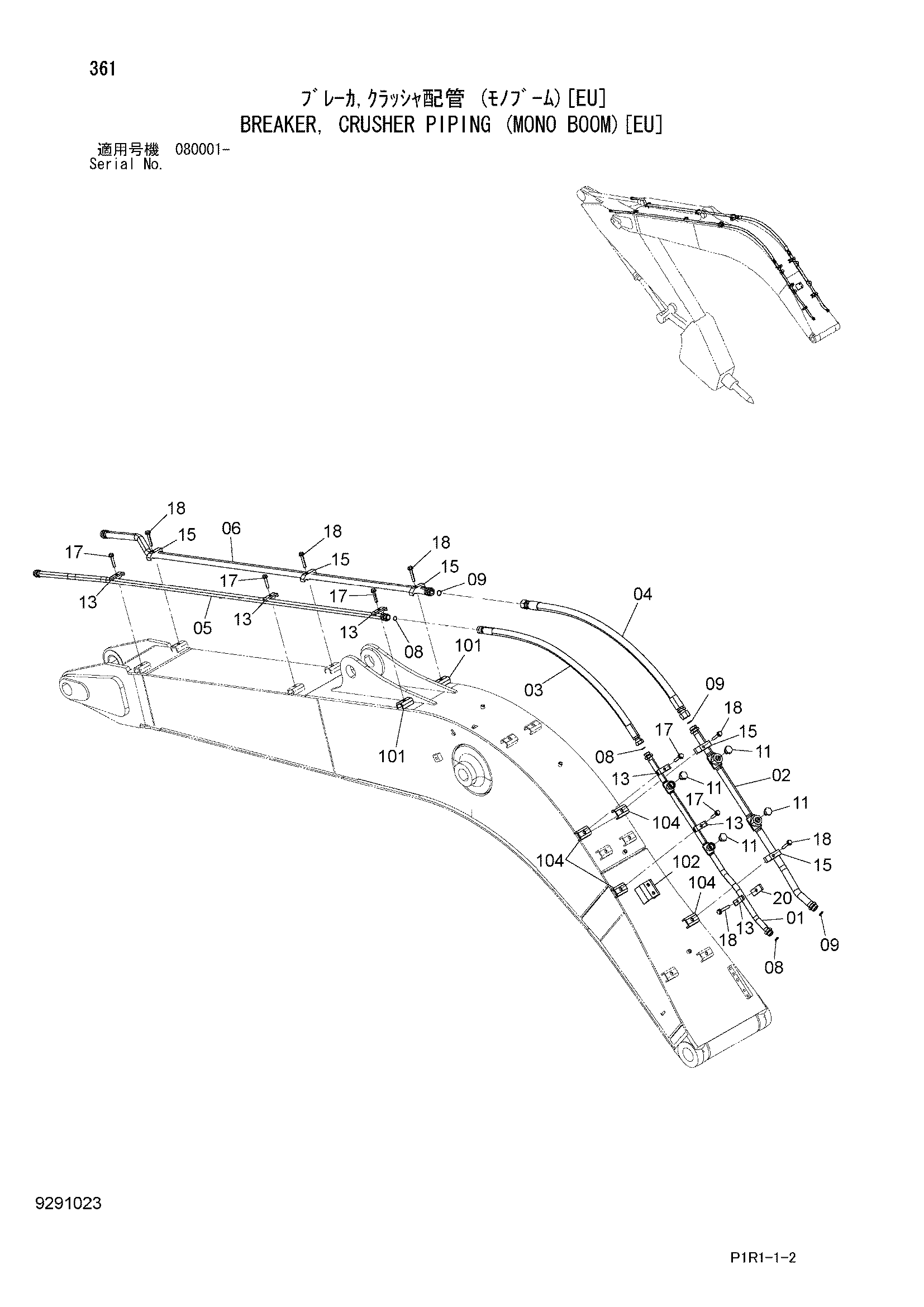

![Схема Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU] HITACHI ZX120-3](/catalog-drawings/01/01935614-3540-407a-bf08-a4aad073d39c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8109260 | Трубка | 1 |
| 02 | 8112957 | Трубка | 1 |
| 03 | 4659684 | Шланг | 1 |
| 04 | 4649213 | Шланг | 1 |
| 05 | 8082279 | Трубка | 1 |
| 06 | 8087760 | Трубка | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 3 |
| 09 | 4187328 | Уплотнительное кольцо | 3 |
| 11 | A885006 | Пробка | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4141806 | Хомут трубки | 6 |
| 15 | 4485222 | Хомут трубки | 5 |
| 17 | J271265 | Болт с шайбой | 5 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271275 | Болт с шайбой | 6 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 9766211 | Седло винта | 1 |
| 101 | 9765301 | Седло винта | 2 |
| 102 | 9766764 | Седло винта | 1 |
| 104 | 9765653 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
