Монитор опора <120> — HITACHI ZX120-3

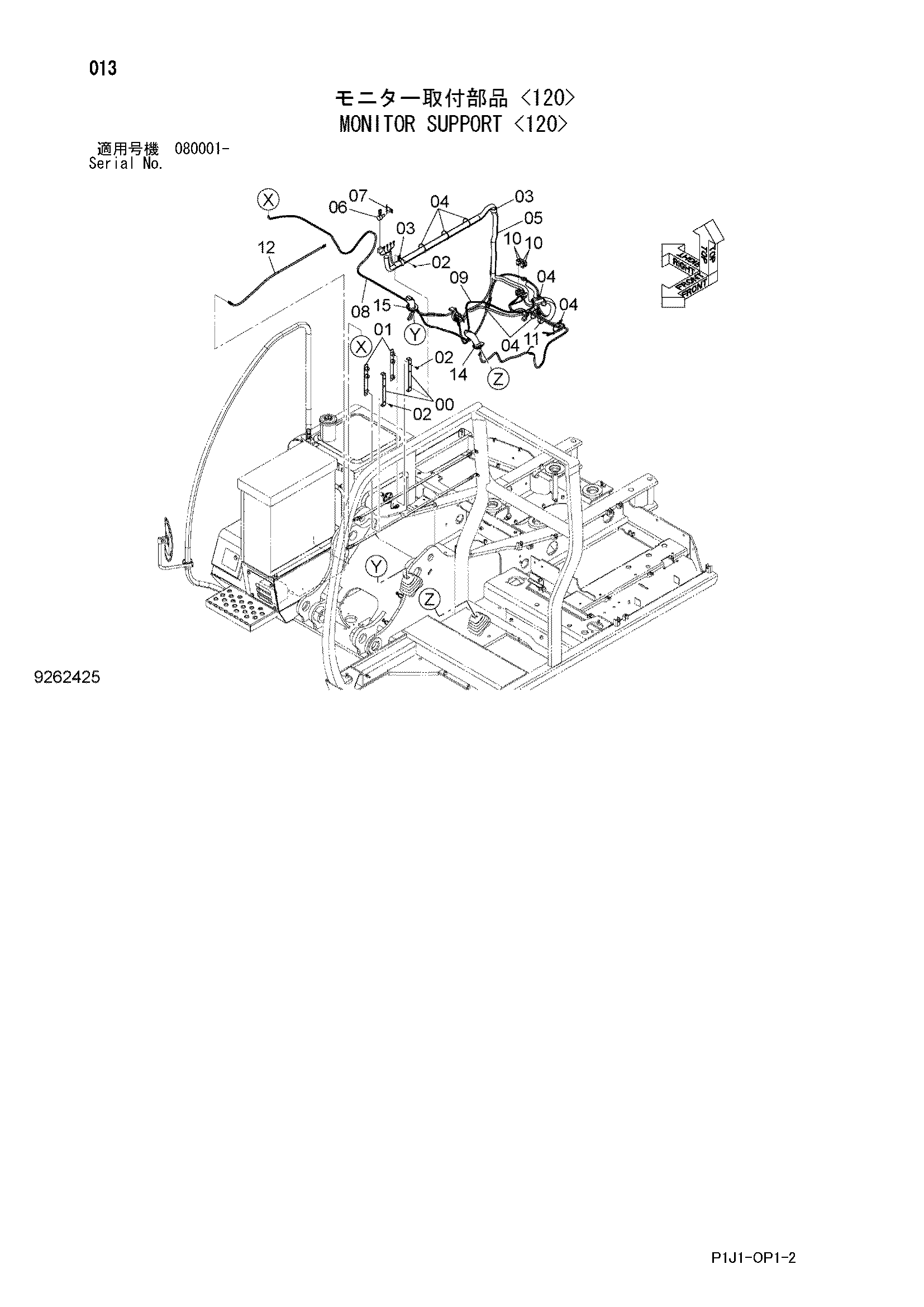

Заводская схема «Монитор опора <120>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657149 | Кронштейн | 2 |
| 01 | 9766435 | Кронштейн | 2 |
| 02 | J260620 | Болт с шайбой | 6 |
| 02A | J900620 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | 4190264 | Зажим | 2 |
| 04 | 4055312 | Ленточный зажим | 7 |
| 05 | 4483430 | Трубка | 1 |
| 06 | 4404543 | Потентиометер | 1 |
| 07 | 4666782 | Кронштейн | 1 |
| 08 | 3108789 | Жгут проводов | 1 |
| 09 | 2053766 | Жгут проводов | 1 |
| 10 | 4436534 | Реле | 4 |
| 11 | 4411911 | Зажим | 1 |
| 12 | 4666591 | Жгут проводов | 1 |
| 14 | 4650093 | Рукоятка | 1 |
| 15 | 4650094 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
