Задний камера <120> — HITACHI ZX120-3

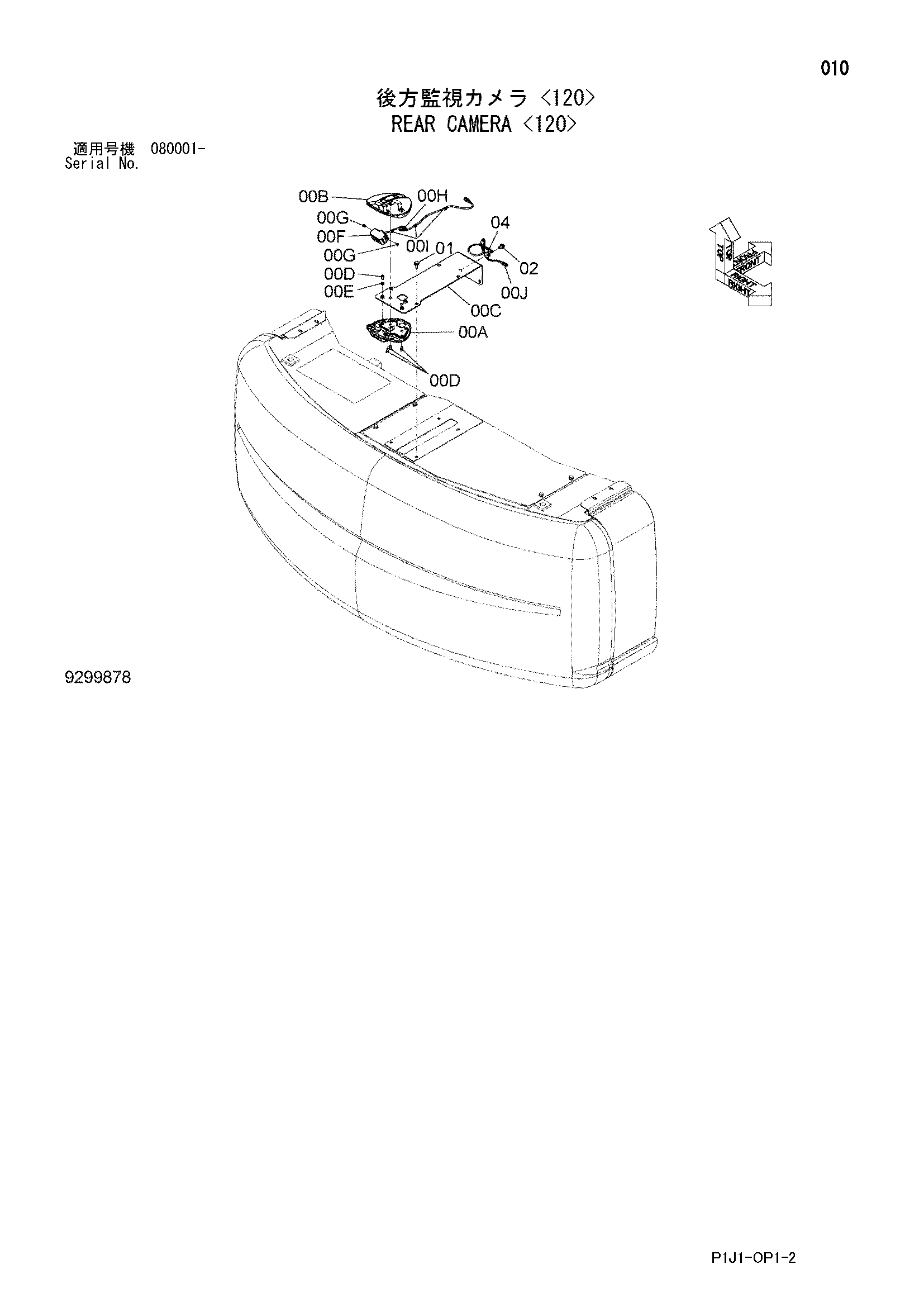

Заводская схема «Задний камера <120>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9299877 | Камера в сборе | 1 |
| 00A | 7049033 | Крышка | 1 |
| 00B | 7049034 | Крышка | 1 |
| 00C | 8116771 | Кронштейн | 1 |
| 00D | J780812 | Болт с внутренним шестигранником | 6 |
| 00E | A590108 | Плоская шайба | 3 |
| 00F | 4642744 | Камера | 1 |
| 00G | J780610 | Болт с внутренним шестигранником | 4 |
| 00H | 4299864 | Уплотнительная втулка | 1 |
| 00I | 4218657 | Зажим | 3 |
| 00J | 4667337 | Жгут проводов | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 1 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
