Рукоять 2.91m (вилка)<225USR> — HITACHI ZX120-3

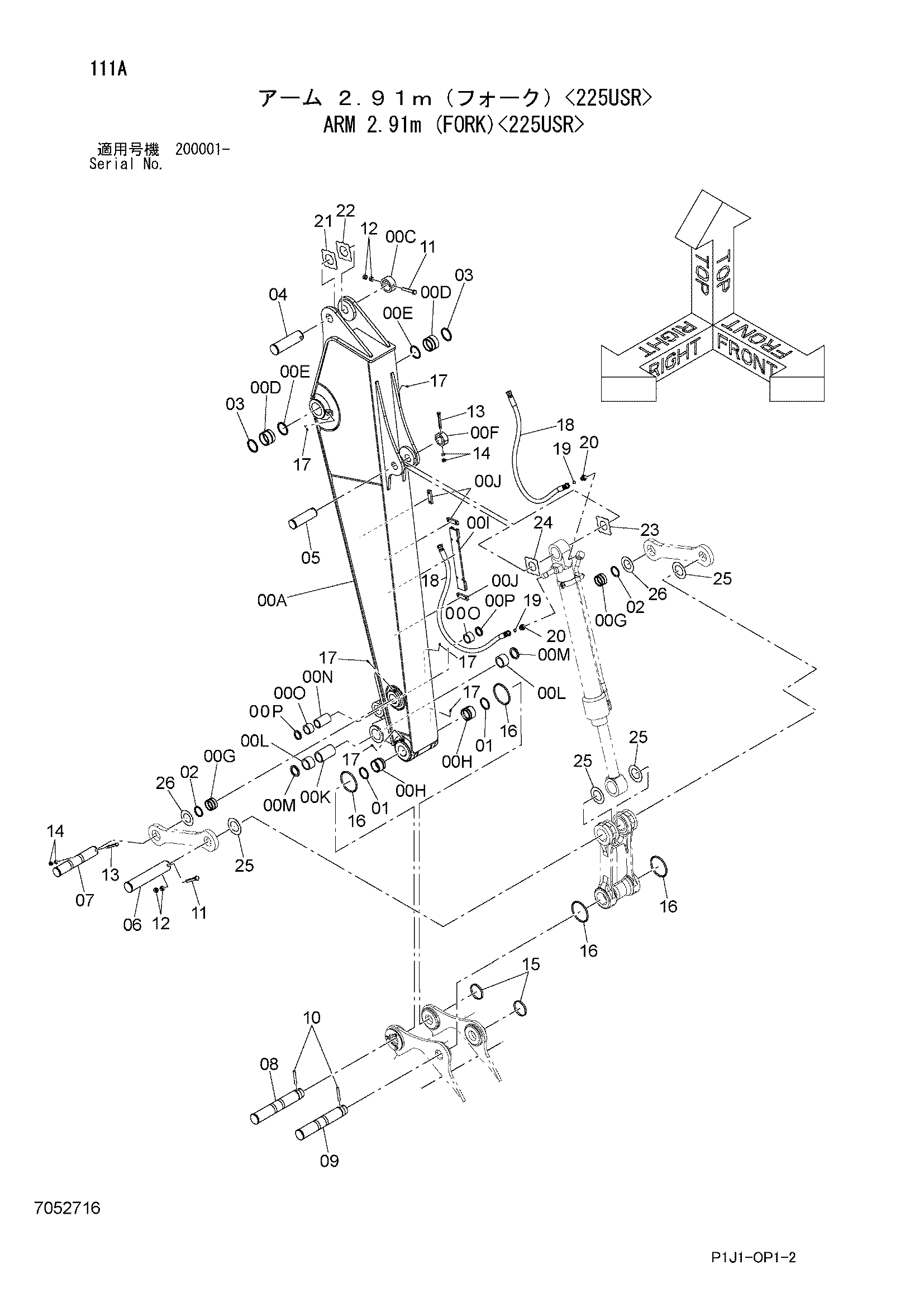

Заводская схема «Рукоять 2.91m (вилка)<225USR>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00B | 5009668 | Рукоять | 1 |
| 00C | 4434953 | Ограничитель | 1 |
| 00D | 4443881 | Втулка | 2 |
| 00E | 4067901 | Пылезащитное уплотнение | 2 |
| 00F | 4435239 | Ограничитель | 1 |
| 00G | 4409122 | Втулка | 2 |
| 00H | 4409178 | Втулка | 2 |
| 00I | 9766959 | Кронштейн | 1 |
| 00J | 4198013 | Седло винта | 3 |
| 00K | 4123815 | Проставка | 1 |
| 00L | 4249850 | Втулка | 2 |
| 00M | 4067902 | Пылезащитное уплотнение | 2 |
| 00N | 4626030 | Проставка | 1 |
| 00O | 4196557 | Втулка | 2 |
| 00P | 4065687 | Пылезащитное уплотнение | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 04 | 3088575 | Палец | 1 |
| 05 | 3088578 | Палец | 1 |
| 06 | 3088581 | Палец | 1 |
| 07 | 3088579 | Палец | 1 |
| 08 | 3088577 | Палец | 1 |
| 09 | 3088580 | Палец | 1 |
| 10 | 4454560 | Палец | 2 |
| 11 | 4435126 | Стопорный палец | 2 |
| 12 | J950020 | Гайка | 4 |
| 13 | 4435124 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 15 | 4454561 | Кольцо | 2 |
| 16 | 4089028 | Уплотнительное кольцо | 4 |
| 17 | J75481 | Пресс-маслёнка | 6 |
| 18 | 4628043 | Шланг | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | A853166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4444286 | Упорная пластина 1.0mm | 1 |
| 22 | 4444287 | Упорная пластина 2.0mm | 1 |
| 23 | 4444288 | Упорная пластина 1.0mm | 1 |
| 24 | 4444289 | Упорная пластина 2.0mm | 1 |
| 25 | 4450012 | Упорная пластина 1.0mm | 4 |
| 26 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
