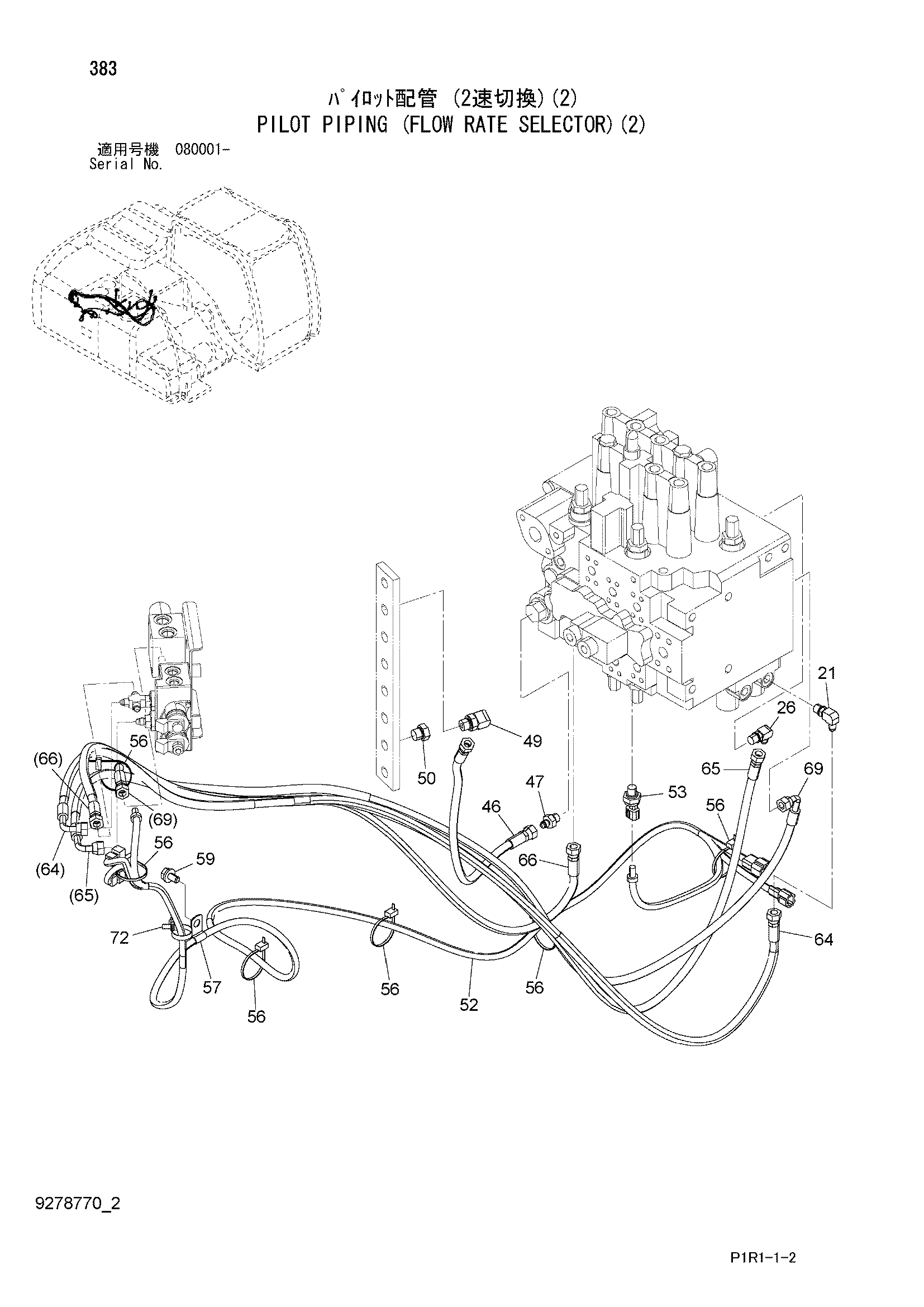

Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX120-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4678020 | Шланг | 1 |
| 47 | A852122 | Адаптер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852332 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A885003 | Пробка | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 3110770 | Жгут проводов | 1 |
| 53 | 4436535 | Датчик давления | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4055312 | Ленточный зажим | 6 |
| 57 | 4190261 | Зажим | 1 |
| 59 | J271020 | Болт с шайбой | 1 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 64 | 9291194 | Шланг в сборе | 1 |
| 64A | 4673543 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 1 |
| 65 | 9291195 | Шланг в сборе | 1 |
| 65A | 4659955 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 1 |
| 66 | 9291197 | Шланг в сборе | 1 |
| 66A | 4481346 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 1 |
| 69 | 9291198 | Шланг в сборе | 1 |
| 69A | 4684968 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 1 |
| 72 | 4259220 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
