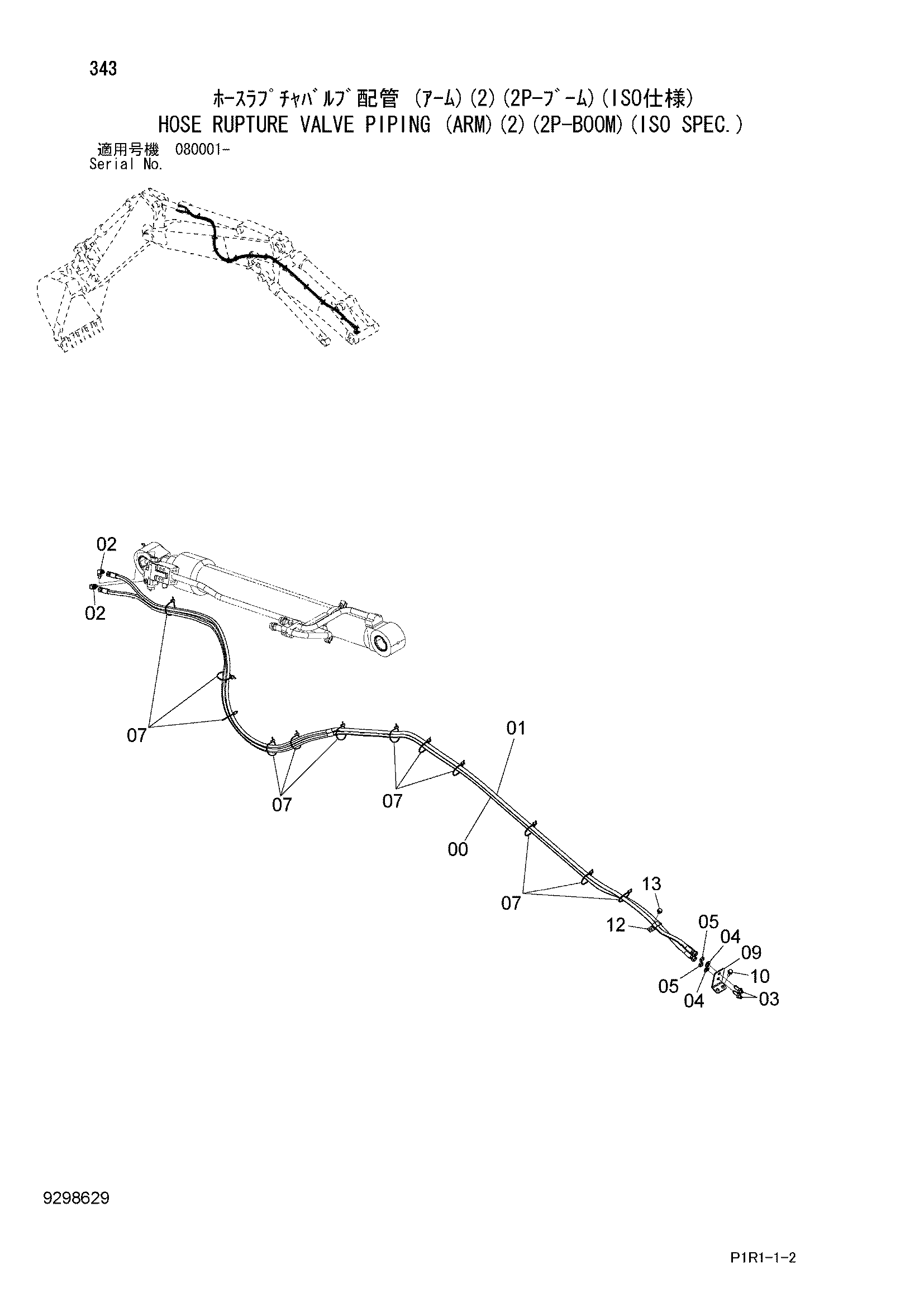

Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(2P-BOOM)(ISO специальное исполнение.) — HITACHI ZX120-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(2P-BOOM)(ISO специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9286034 | Шланг в сборе | 1 |
| 00A | 4679266 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 8 |
| 01 | 9286035 | Шланг в сборе | 1 |
| 01A | 4679267 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 8 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202532 | Адаптер | 2 |
| 04 | A590116 | Плоская шайба | 2 |
| 05 | 4202531 | Гайка | 2 |
| 07 | 4055312 | Ленточный зажим | 12 |
| 09 | 4679043 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4190282 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
