Рукоять <тип H10> — HITACHI ZX120-3

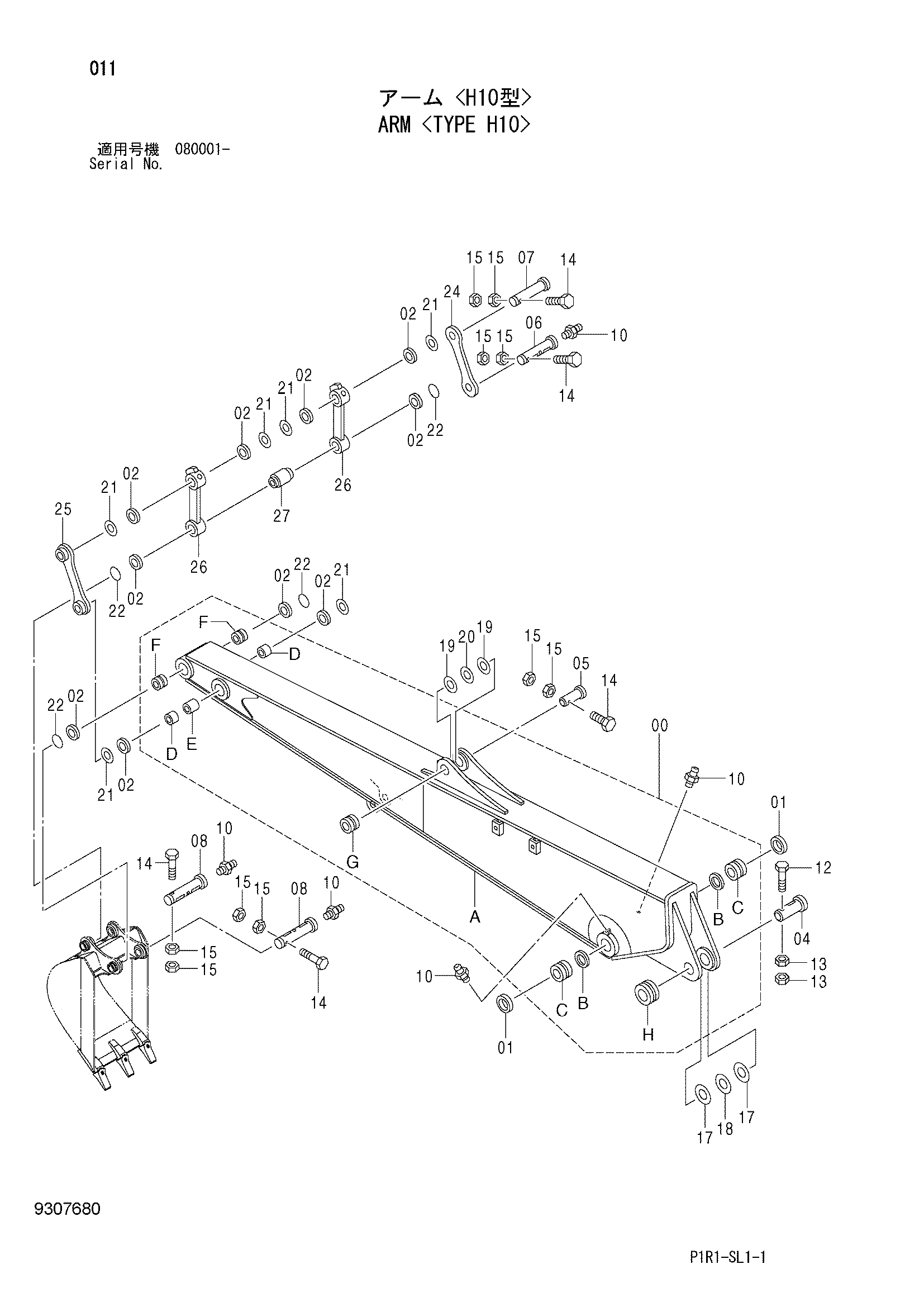

Заводская схема «Рукоять <тип H10>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057623 | Рукоять | 1 |
| 00A | 6027639 | Рукоять | 1 |
| 00B | 4084578 | Пылезащитное уплотнение | 2 |
| 00C | 4443878 | Втулка | 2 |
| 00D | 4344898 | Втулка | 2 |
| 00E | 4370877 | Проставка | 1 |
| 00F | 4344899 | Втулка | 2 |
| 00G | 4434951 | Ограничитель | 1 |
| 00H | 4434952 | Ограничитель | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 4065687 | Пылезащитное уплотнение | 10 |
| 04 | 3089156 | Палец | 1 |
| 05 | 3089107 | Палец | 1 |
| 06 | 3058763 | Палец | 1 |
| 07 | 3058762 | Палец | 1 |
| 08 | 3058761 | Палец | 2 |
| 10 | J75481 | Пресс-маслёнка | 5 |
| 12 | 4435125 | Стопорный палец | 1 |
| 13 | J950020 | Гайка | 2 |
| 14 | 4435123 | Стопорный палец | 5 |
| 15 | J950016 | Гайка | 10 |
| 17 | 4444288 | Упорная пластина 1.0mm | 2 |
| 18 | 4444289 | Упорная пластина 2.0mm | 1 |
| 19 | 4444839 | Упорная пластина 1.0mm | 2 |
| 20 | 4444840 | Упорная пластина 2.0mm | 1 |
| 21 | 4450010 | Упорная пластина 1.0mm | 6 |
| 22 | 4066923 | Уплотнительное кольцо | 4 |
| 24 | 4347608 | Тяга | 1 |
| 25 | 9744266 | Тяга | 1 |
| 26 | 8072993 | Тяга | 2 |
| 27 | 4287249 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
