Нижняя защита (дустпрооф специальное исполнение.) — HITACHI ZX120-3

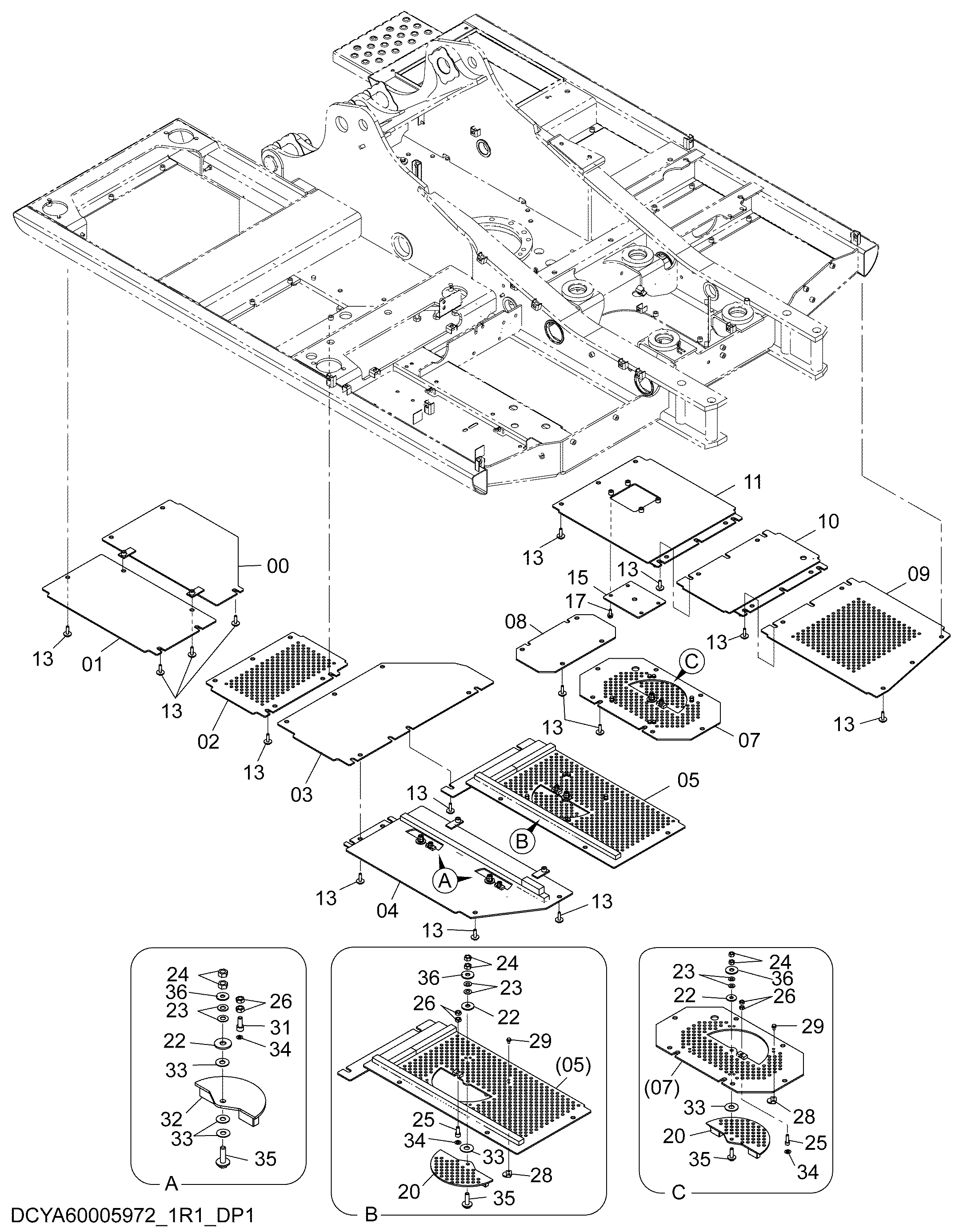

Заводская схема «Нижняя защита (дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110147 | Крышка | 1 |
| 01 | 8110146 | Крышка | 1 |
| 02 | 8110145 | Крышка | 1 |
| 03 | 8110144 | Крышка | 1 |
| 04 | YA60005955 | Крышка | 1 |
| 05 | YA60005954 | Крышка | 1 |
| 07 | YA40005503 | Крышка | 1 |
| 08 | 8080682 | Крышка | 1 |
| 09 | 8110141 | Крышка | 1 |
| 10 | 8110142 | Крышка | 1 |
| 11 | 8110143 | Крышка | 1 |
| 13 | J281040 | Болт с шайбой | 47 |
| 13A | J901040 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 4360250 | Крышка | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | YA40005506 | Крышка | 2 |
| 22 | J217084 | Шайба | 4 |
| 23 | 4172172 | Тарельчатая пружина | 8 |
| 24 | J950012 | Гайка | 8 |
| 25 | J781035 | Болт с внутренним шестигранником | 2 |
| 26 | J950010 | Гайка | 8 |
| 28 | YA00008435 | Блок | 8 |
| 29 | J260825 | Болт с шайбой | 16 |
| 29A | J900825 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | J781025 | Болт с внутренним шестигранником | 2 |
| 32 | YA40005507 | Крышка | 2 |
| 33 | YA00010141 | Регулировочная шайба | 8 |
| 34 | YA00010142 | Колпачок | 4 |
| 35 | J281250 | Болт с шайбой | 4 |
| 35A | J901250 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 36 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
