Конденсатор (2)(дустпрооф специальное исполнение.) — HITACHI ZX120-3

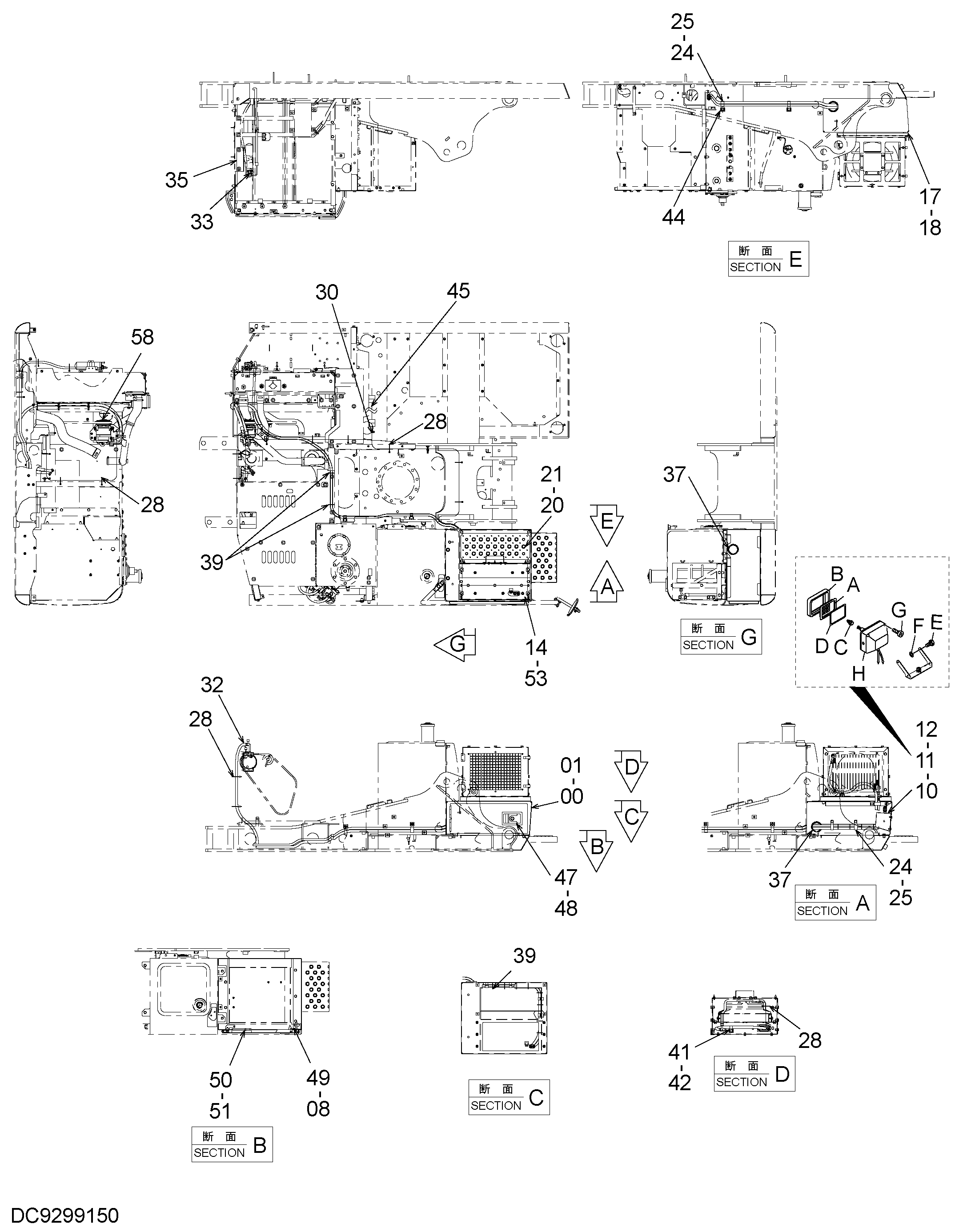

Заводская схема «Конденсатор (2)(дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012302 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 5 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 08 | J281235 | Болт с шайбой | 2 |
| 08A | J901235 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 8116613 | Кронштейн | 1 |
| 11 | 4274478 | Фара | 1 |
| 11A | 4285646 | Рассеиватель | 1 |
| 11B | 4285647 | Обод | 1 |
| 11C | 4285648 | Лампа | 1 |
| 11D | 4288342 | Прокладка | 1 |
| 11E | J900616 | Болт | 2 |
| 12 | J260816 | Болт с шайбой | 4 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 8116615 | Крышка | 1 |
| 17 | 8116614 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3109449 | Крышка | 1 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4190266 | Зажим | 7 |
| 25 | J271020 | Болт с шайбой | 7 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 20 |
| 30 | 3115758 | Жгут проводов | 1 |
| 32 | 4698156 | Шланг радиатора | 1 |
| 33 | 4698157 | Шланг радиатора | 1 |
| 35 | 4698028 | Кронштейн | 1 |
| 37 | 4698227 | Резиновая втулка | 2 |
| 39 | 4373212 | Ленточный зажим | 10 |
| 41 | 4190274 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 9761676 | Седло винта | 2 |
| 45 | 4682213 | Жгут проводов | 1 |
| 47 | 7057835 | Крышка | 1 |
| 48 | J271030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4707496 | Ограничитель | 1 |
| 50 | 4639112 | Стойка | 1 |
| 51 | 4647195 | Держатель | 1 |
| 53 | J271230 | Болт с шайбой | 6 |
| 53A | J901230 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 58 | 4423252 | Масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
