Воздушный фильтр (дустпрооф специальное исполнение.) — HITACHI ZX120-3

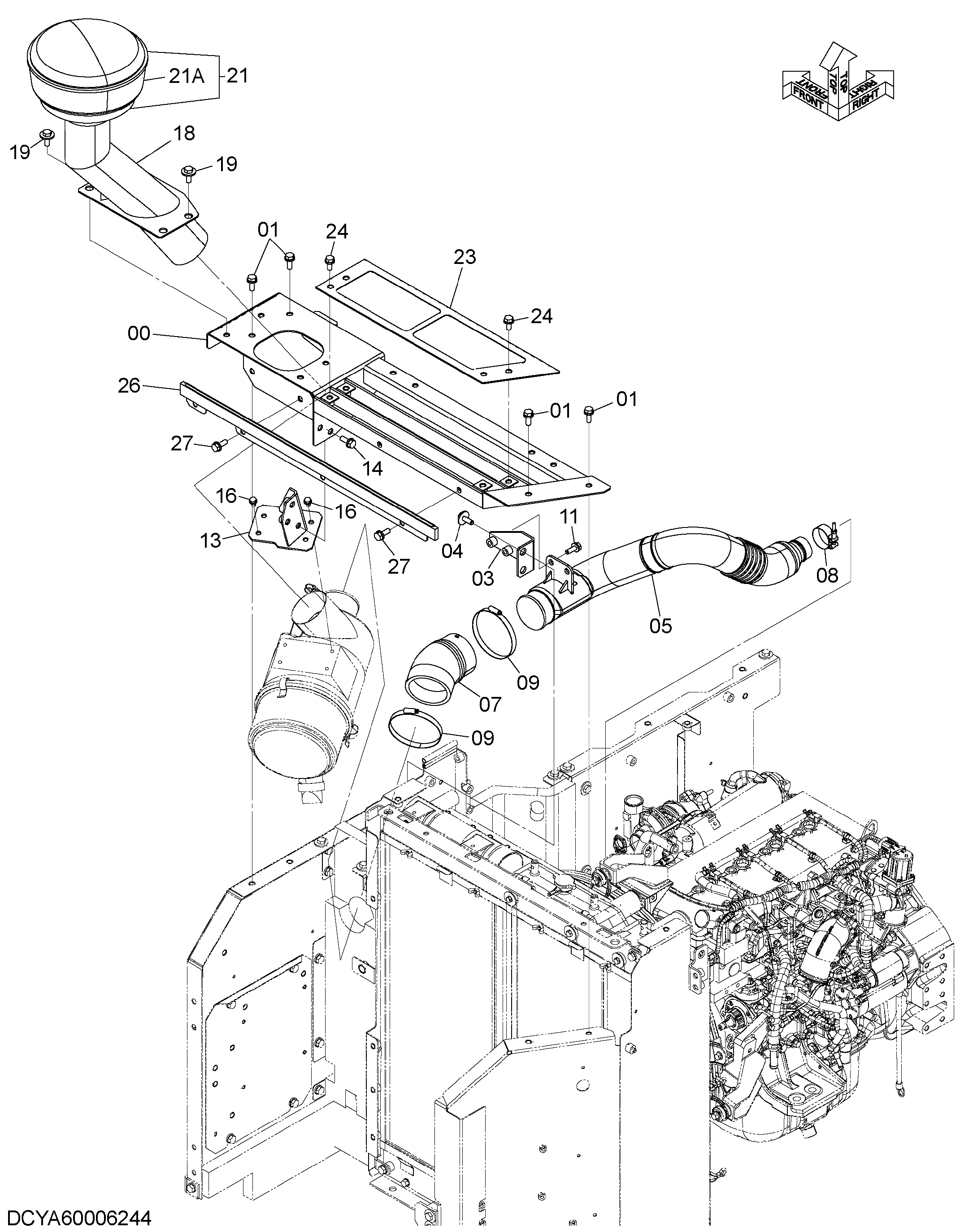

Заводская схема «Воздушный фильтр (дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057569 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9767469 | Кронштейн | 1 |
| 04 | J281030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | 4717227 | Воздуховод воздушный | 1 |
| 07 | 4671982 | Воздушный шланг | 1 |
| 08 | 4282474 | Хомут шланга | 1 |
| 09 | 4507397 | Хомут шланга | 2 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8115451 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 3 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 8115257 | Трубка воздушный | 1 |
| 19 | J281030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 4505403 | Фильтр PRE | 1 |
| 21A | 4045174 | Дуст-коллектор | 1 |
| 23 | YA40004650 | Провод | 1 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 8120095 | Пластина | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
