Автоматический топливный заправка устройство — HITACHI ZX120-3

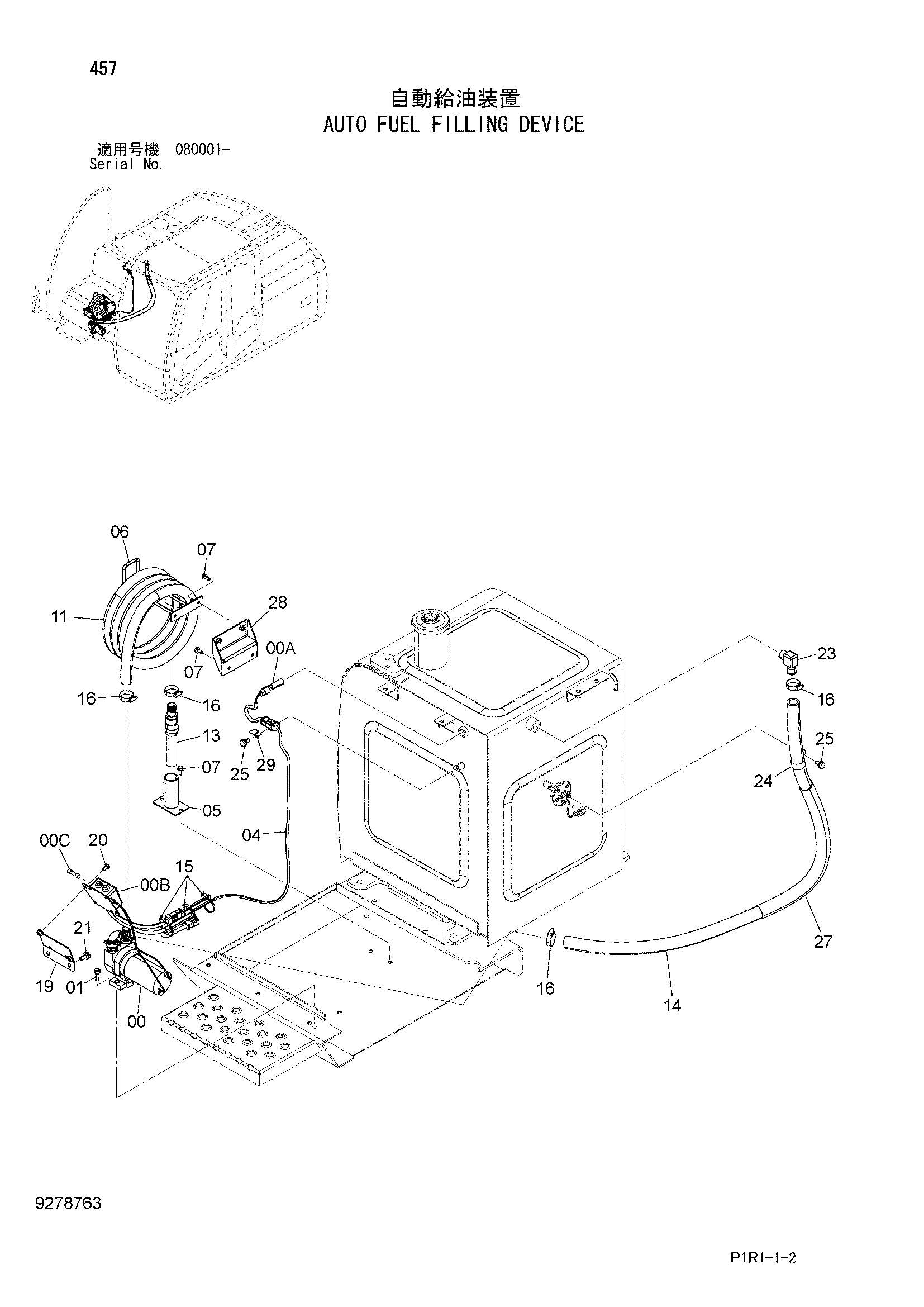

Заводская схема «Автоматический топливный заправка устройство» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641309 | Насос | 1 |
| 00A | 4641293 | Выключатель уровень | 1 |
| 00B | 4671642 | Короб управление | 1 |
| 00C | 4195610 | Предохранитель | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 04 | 4677473 | Жгут проводов | 1 |
| 05 | 9765357 | Трубка | 1 |
| 06 | 8099315 | Крюк | 1 |
| 07 | J260820 | Болт с шайбой | 6 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 11 | 4647605 | Шланг | 1 |
| 13 | 4641263 | Сетчатый фильтр | 1 |
| 14 | 4684833 | Шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 3 |
| 16 | 4505243 | Хомут шланга | 4 |
| 19 | 9765296 | Кронштейн | 1 |
| 20 | J260816 | Болт с шайбой | 2 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4662313 | Угловой штуцер | 1 |
| 24 | 4190264 | Зажим | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4327294 | Защитный кожух | 1 |
| 28 | 8112308 | Кронштейн | 1 |
| 29 | 4355515 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
