Гидроцилиндр. позиционирование — HITACHI ZX120-3

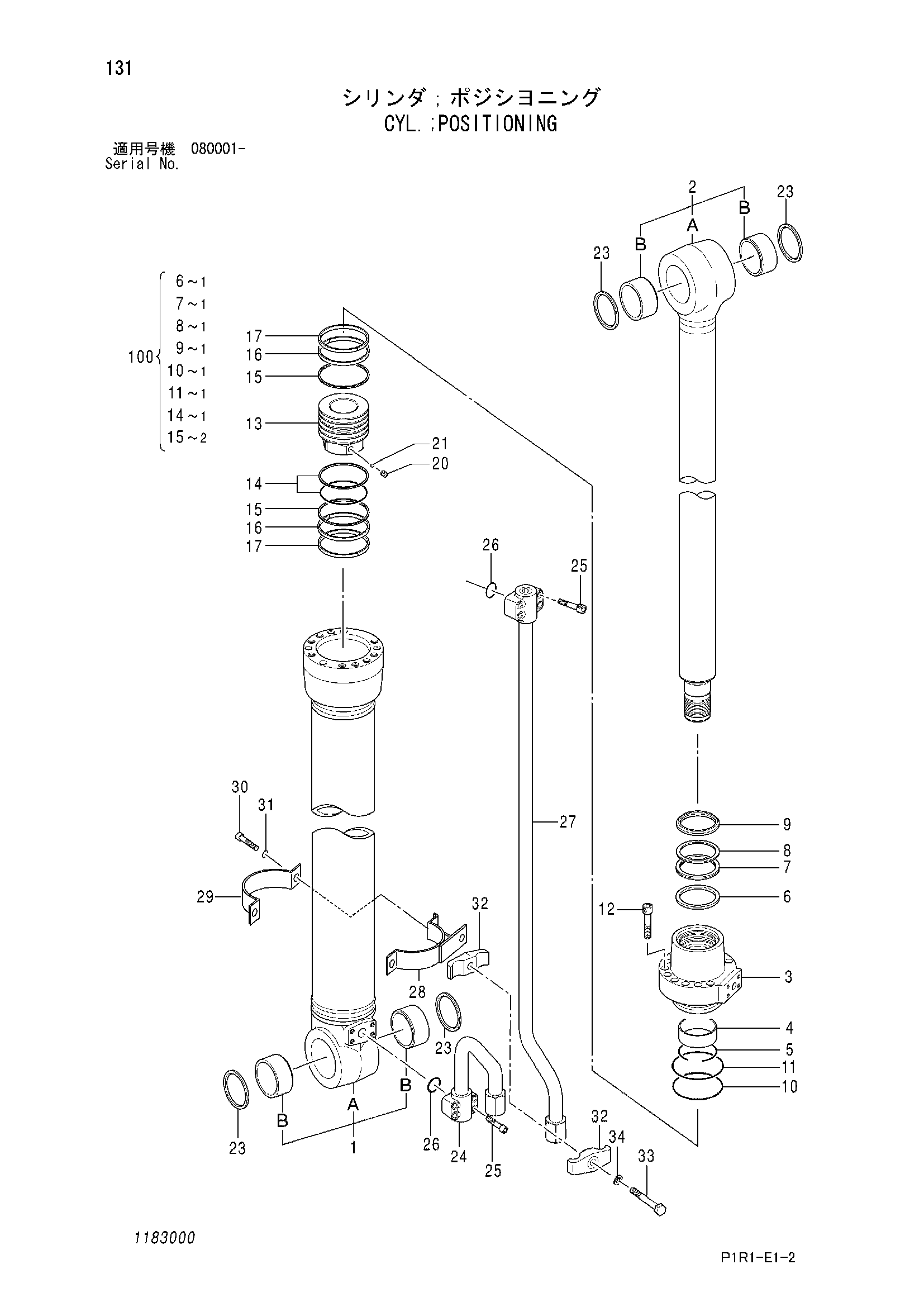

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4682188 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1183001 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352399 | Втулка пальца | 2 |
| 2 | 1183002 | Шток поршня в сборе | 1 |
| 2B | 4352399 | Втулка пальца | 2 |
| 3 | 0880603 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0997703 | Кольцо | 1 |
| 7 | 0997704 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811135 | Уплотнительное кольцо | 1 |
| 11 | 0679904 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 992626 | Поршень | 1 |
| 14 | 0224106 | Кольцо уплотнение в сборе | 1 |
| 15 | 0880605 | Опорное кольцо | 2 |
| 16 | 0960302 | Направляющее кольцо | 2 |
| 17 | 0224108 | Направляющее кольцо | 2 |
| 20 | 0976010 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067902 | Грязесъёмное кольцо | 4 |
| 24 | 1183003 | Трубка | 1 |
| 25 | M341236 | Болт с внутренним шестигранником | 8 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | 4693432 | Трубка | 1 |
| 28-34 | 1183004 | KID лента | 1 |
| 28 | 1183005 | Лента | 1 |
| 29 | 0471012 | Лента | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0236915 | Держатель | 2 |
| 33 | 0254312 | Болт | 1 |
| 34 | A590914 | Пружинная шайба | 1 |
| 100 | 4649053 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
