Пилотные гидролинии (I) — HITACHI ZX120-3

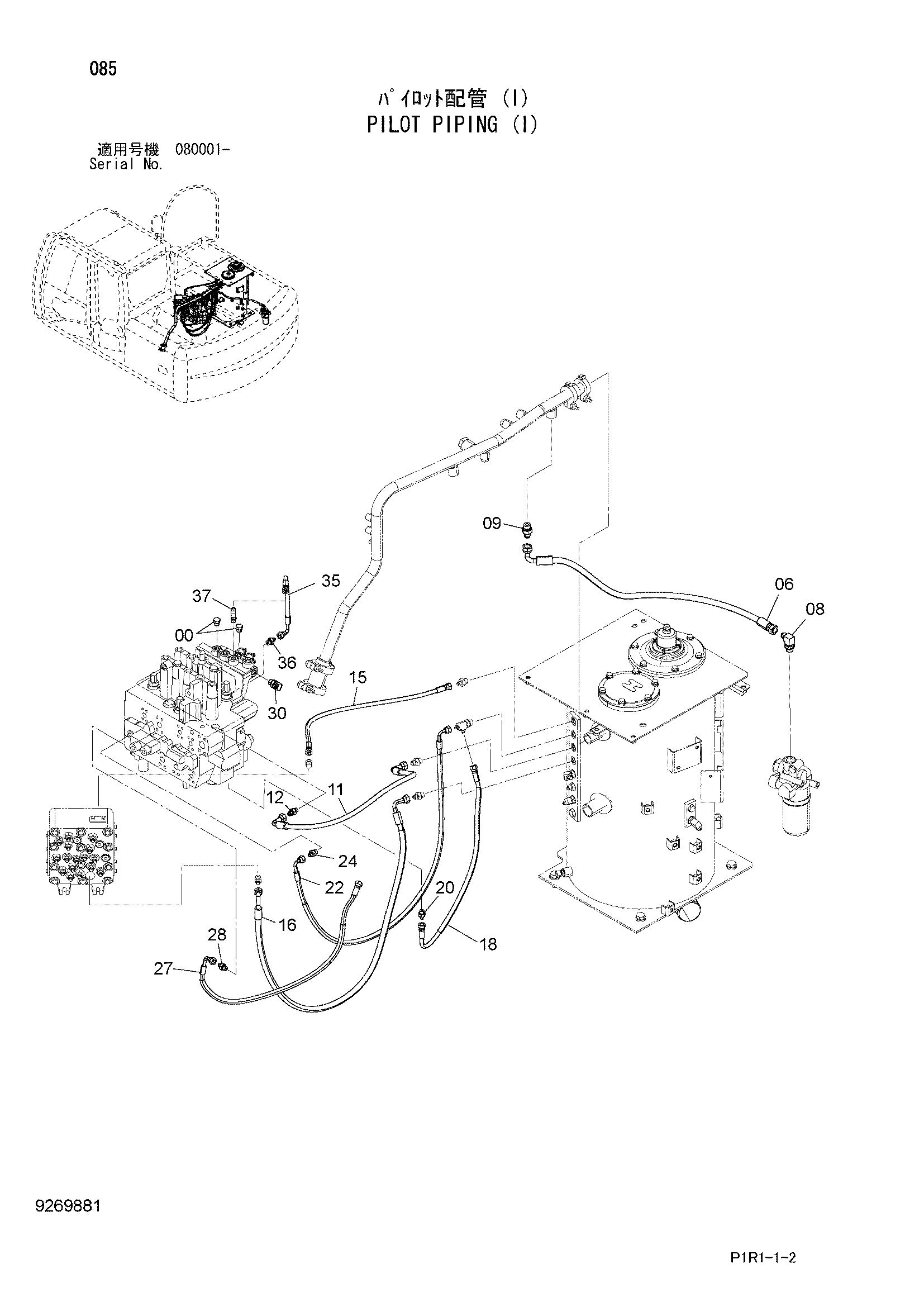

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885002 | Пробка | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4693157 | Шланг | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4480215 | Пластиковый шланг | 1 |
| 12 | A852123 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4449279 | Пластиковый шланг | 1 |
| 16 | 9195590 | Шланг в сборе | 1 |
| 16A | 4445799 | Пластиковый шланг | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 18 | 9273339 | Шланг в сборе | 1 |
| 18A | 4693173 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 20 | A852122 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9195589 | Шланг в сборе | 1 |
| 22A | 4445716 | Пластиковый шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9293433 | Шланг в сборе | 1 |
| 27A | 4452868 | Пластиковый шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | A852122 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4659951 | Шланг | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
