Стрела <тип H10> — HITACHI ZX120-3

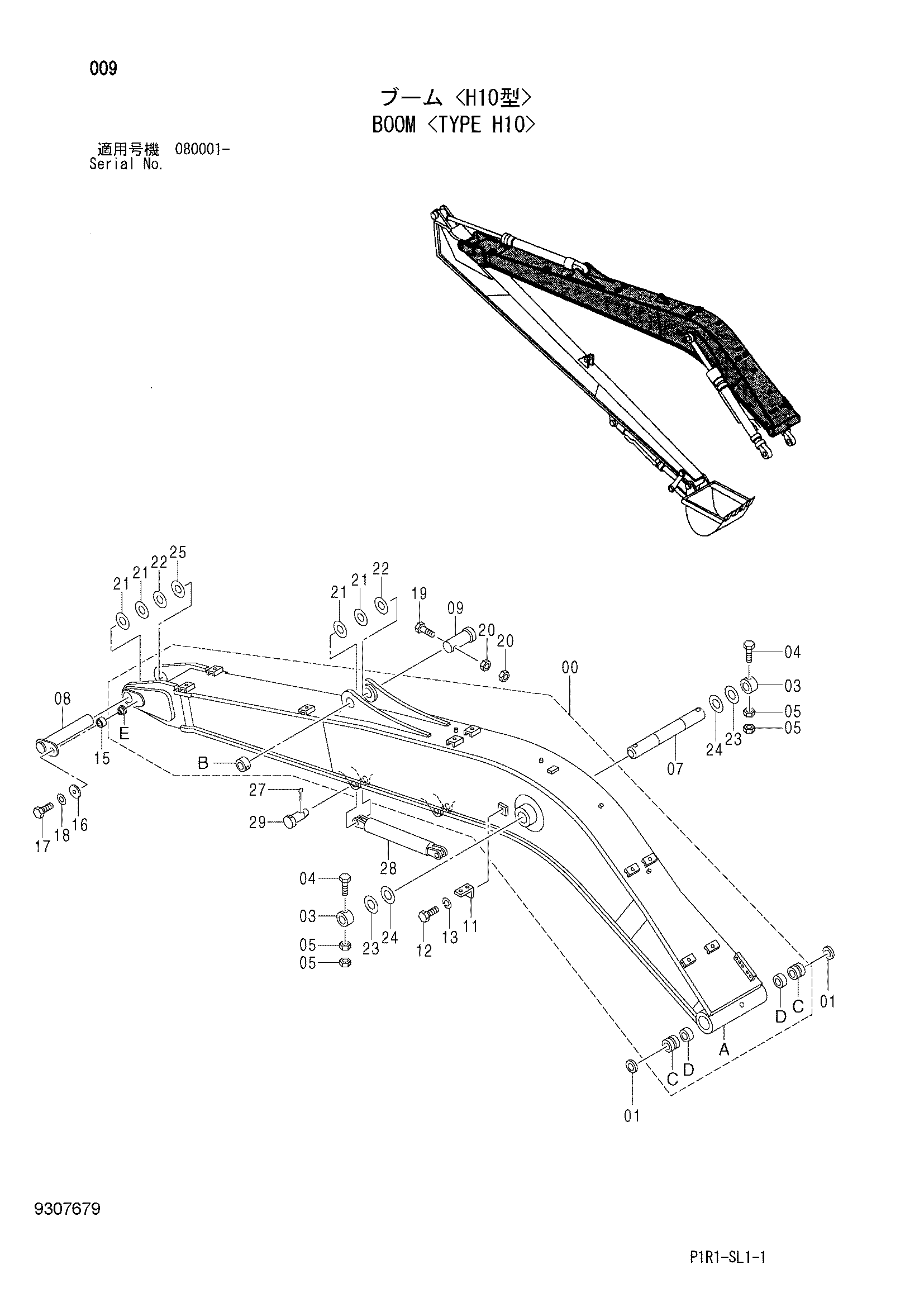

Заводская схема «Стрела <тип H10>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057622 | Стрела | 1 |
| 00A | 5012682 | Стрела | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4443878 | Втулка | 2 |
| 00D | 4084578 | Пылезащитное уплотнение | 2 |
| 00E | 4426117 | Ограничитель | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4435239 | Ограничитель | 2 |
| 04 | 4435124 | Стопорный палец | 2 |
| 05 | J950016 | Гайка | 4 |
| 07 | 3095735 | Палец | 1 |
| 08 | 8094523 | Палец | 1 |
| 09 | 3089156 | Палец | 1 |
| 11 | 4224631 | Кронштейн | 1 |
| 12 | J901430 | Болт | 1 |
| 13 | J222014 | Шайба | 1 |
| 15 | 4424425 | Блок | 1 |
| 16 | 4640621 | Пластина | 1 |
| 17 | J921840 | Болт | 1 |
| 18 | J222018 | Шайба | 1 |
| 19 | 4435125 | Стопорный палец | 1 |
| 20 | J950020 | Гайка | 2 |
| 21 | 4444288 | Упорная пластина 1.0mm | 4 |
| 22 | 4444289 | Упорная пластина 2.0mm | 2 |
| 23 | 4444754 | Упорная пластина 1.0mm | 2 |
| 24 | 4450011 | Упорная пластина 1.0mm | 2 |
| 25 | 4460371 | Упорная пластина 1.5mm | 1 |
| 27 | 4287251 | Палец | 2 |
| 28 | 9738224 | Стойка | 1 |
| 29 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
