ATT. трубопроводы — HITACHI ZX120-3

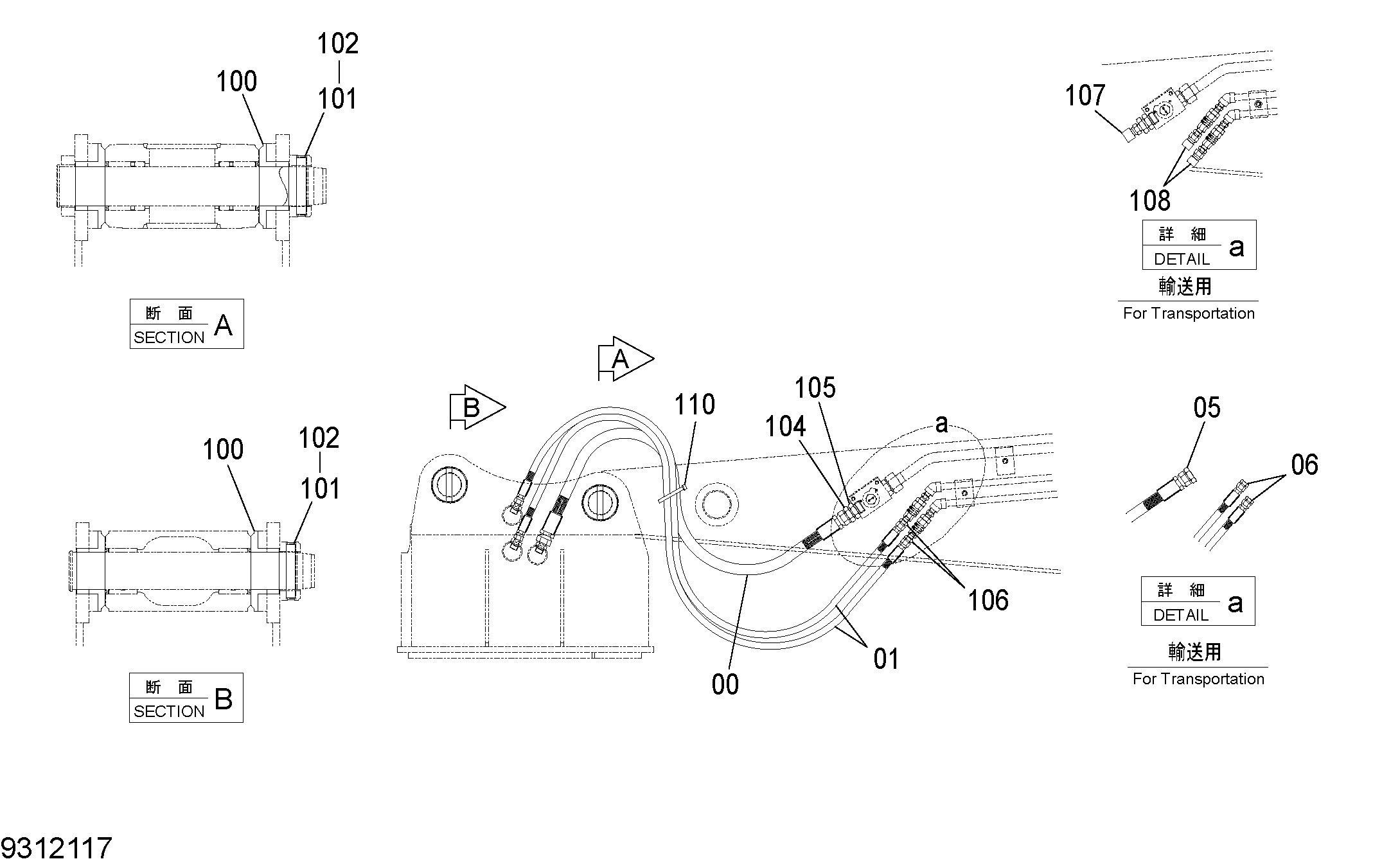

Заводская схема «ATT. трубопроводы» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188911 | Шланг | 2 |
| 01 | 4629828 | Шланг | 3 |
| 05 | 4095927 | Пробка | 2 |
| 06 | 4095928 | Пробка | 3 |
| 100 | 4633649 | Проставка | 4 |
| 101 | 4098717 | Палец | 2 |
| 102 | 4098716 | Кольцо | 2 |
| 104 | 4125701 | Адаптер | 2 |
| 105 | 4132049 | Переходник | 2 |
| 105A | 4506429 | Уплотнительное кольцо | 1 |
| 106 | 94-1302 | Адаптер | 3 |
| 107 | 9719234 | Унион | 2 |
| 108 | 4180195 | Соединительный штуцер | 3 |
| 110 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
