Передний трубопроводы (2)<тип H10> — HITACHI ZX120-3

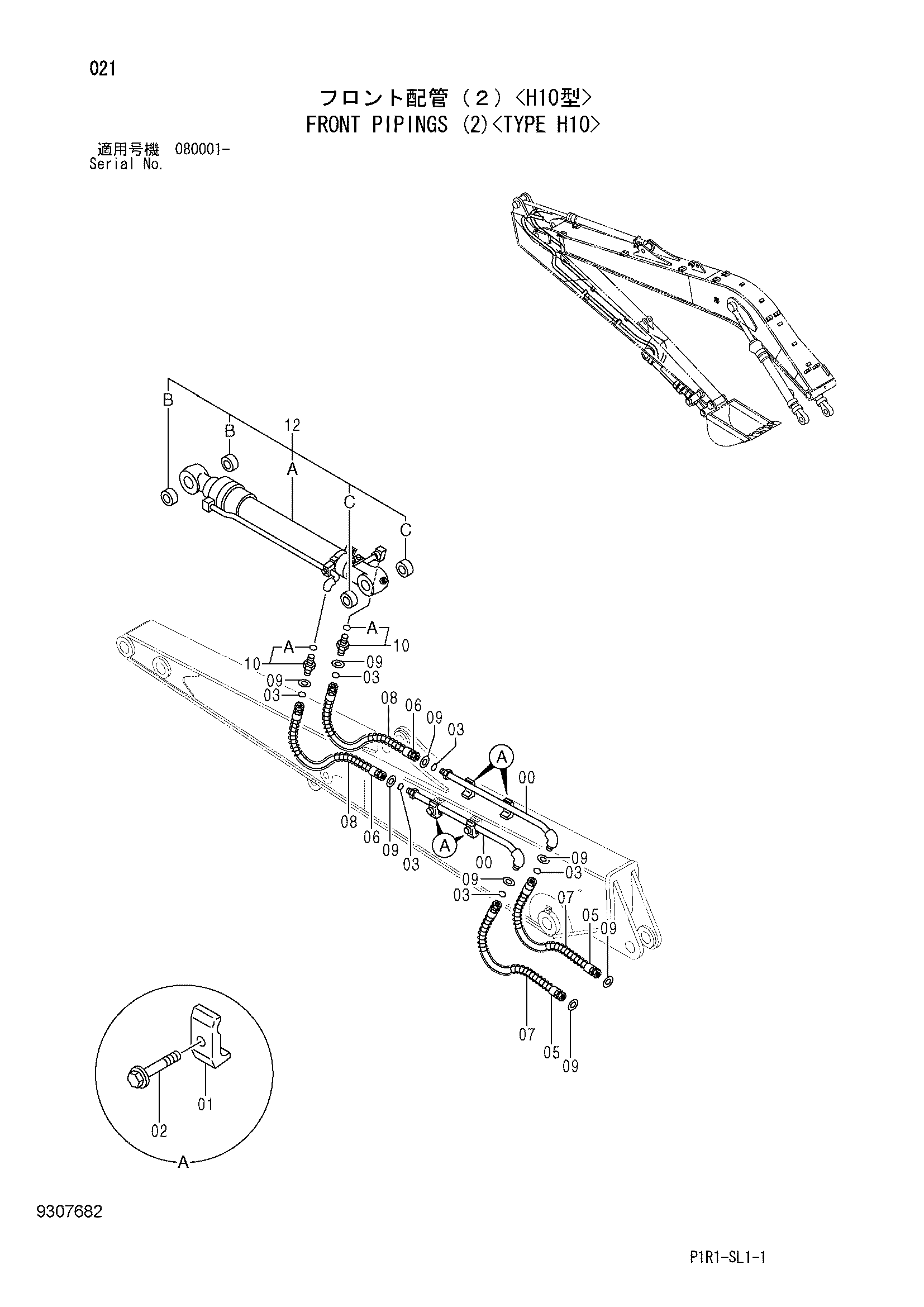

Заводская схема «Передний трубопроводы (2)<тип H10>» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759727 | Трубка | 2 |
| 01 | 4190125 | Хомут трубки | 4 |
| 02 | J271255 | Болт с шайбой | 4 |
| 02A | J901255 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 6 |
| 05 | 4250055 | Шланг | 2 |
| 06 | 4285802 | Шланг | 2 |
| 07 | 4053606 | Защита шланга | 2 |
| 08 | 4053607 | Защита шланга | 2 |
| 09 | 4073051 | Шайба | 8 |
| 10 | A852144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 9150151 | Гидроцилиндр ковша | 1 |
| 12A | 4316457 | Гидроцилиндр ковша | 1 |
| 12B | 4365448 | Втулка | 2 |
| 12C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
