Крышка (3)(дустпрооф специальное исполнение.) — HITACHI ZX120-3

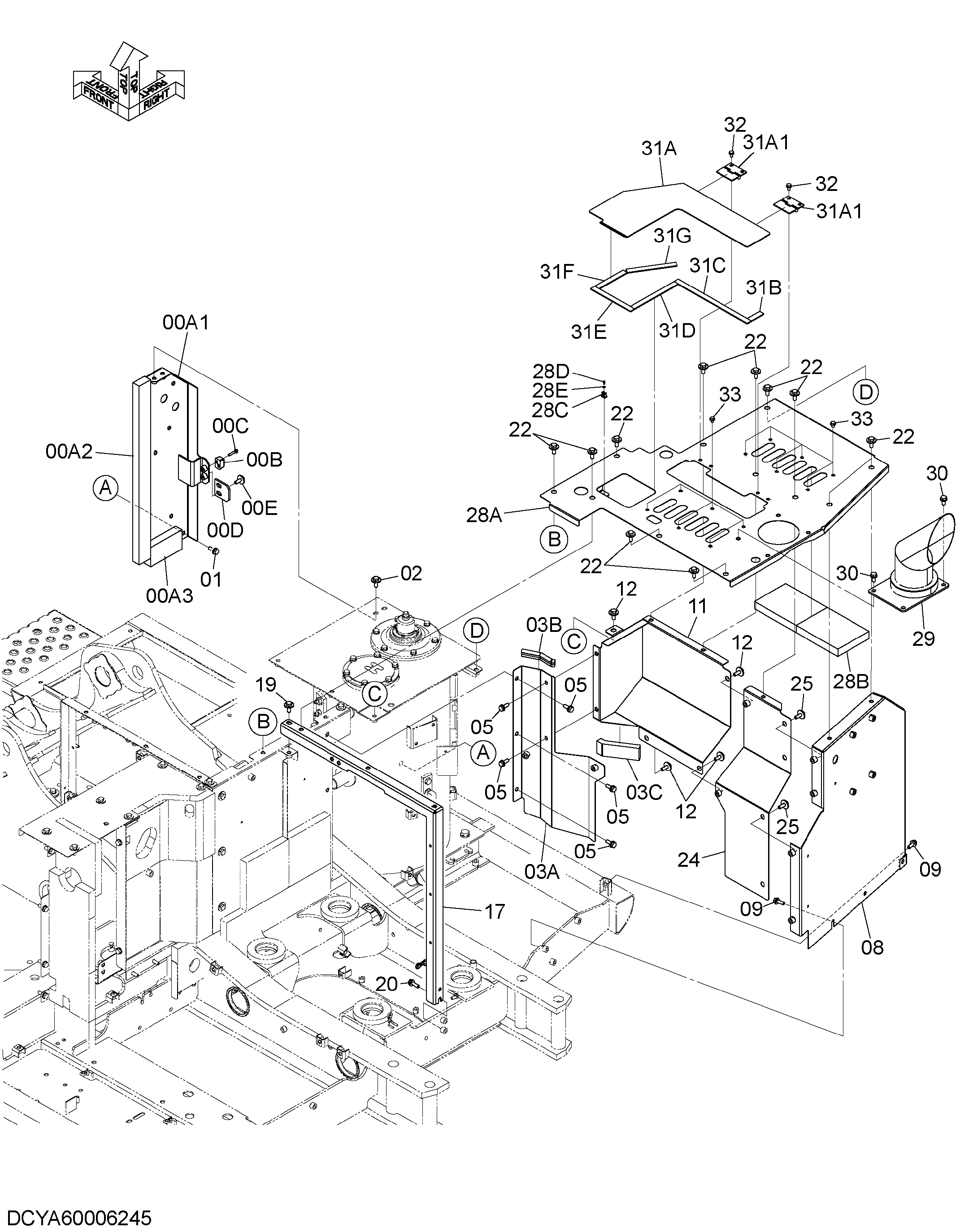

Заводская схема «Крышка (3)(дустпрооф специальное исполнение.)» для HITACHI ZX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9275693 | Крышка | 1 |
| 00A | 8106972 | Крышка | 1 |
| 00A1 | 7051632 | Крышка | 1 |
| 00A2 | 4661296 | Резиновая прокладка | 1 |
| 00A3 | 4666532 | Резиновая прокладка | 1 |
| 00B | 4652573 | Ограничитель | 1 |
| 00C | J260635 | Болт с шайбой | 2 |
| 00C1 | J900635 | Болт | 1 |
| 00C2 | A590106 | Плоская шайба | 1 |
| 00D | 4638905 | Ограничитель | 1 |
| 00E | J281030 | Болт с шайбой | 2 |
| 00E1 | J901030 | Болт | 1 |
| 00E2 | 4486055 | Шайба | 1 |
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 8112889 | Крышка | 1 |
| 03A | 7052106 | Крышка | 1 |
| 03B | 4667833 | Уплотнительная окантовка | 1 |
| 03C | 4665436 | Резиновая прокладка | 1 |
| 05 | J271030 | Болт с шайбой | 5 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 7051494 | Крышка | 1 |
| 09 | J271030 | Болт с шайбой | 3 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 7051645 | Крышка | 1 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 17 | 7052157 | Опора | 1 |
| 19 | J281030 | Болт с шайбой | 1 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J281030 | Болт с шайбой | 11 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 8110790 | Крышка | 1 |
| 25 | J281030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 28 | YA60004992 | Крышка | 1 |
| 28A | YA40004651 | Крышка | 1 |
| 28B | 4665174 | Резиновая прокладка | 2 |
| 28C | 4330276 | Держатель | 1 |
| 28D | M430410 | Винт | 1 |
| 28E | A590104 | Плоская шайба | 1 |
| 29 | 7055910 | Выпускная труба | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | YA60004993 | Крышка | 1 |
| 31A | YA40004655 | Крышка | 1 |
| 31A1 | 4332654 | Петля | 2 |
| 31B | YA00007300 | Резиновая прокладка | 1 |
| 31C | YA00007301 | Резиновая прокладка | 1 |
| 31D | YA00007304 | Резиновая прокладка | 1 |
| 31E | YA00007303 | Резиновая прокладка | 1 |
| 31F | YA00007302 | Резиновая прокладка | 1 |
| 31G | YA00007305 | Резиновая прокладка | 1 |
| 32 | J260816 | Болт с шайбой | 4 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | J260812 | Болт с шайбой | 12 |
| 33A | J900812 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
