Гидролинии рабочего оборудования — HITACHI ZX120

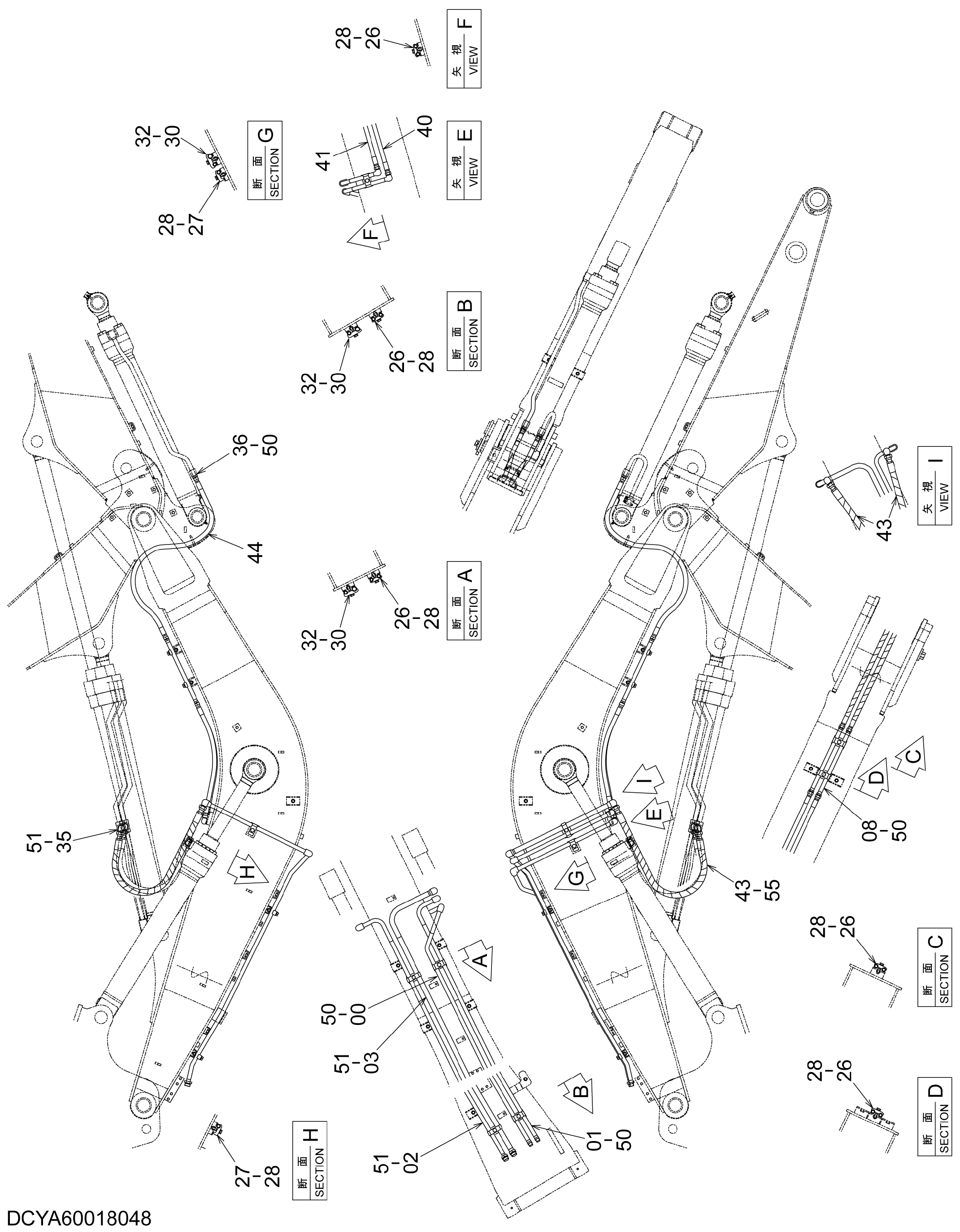

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087275 | Трубка | 1 |
| 01 | 8087276 | Трубка | 1 |
| 02 | 8087277 | Трубка | 1 |
| 03 | 8087278 | Трубка | 1 |
| 08 | 9757752 | Трубка | 2 |
| 26 | 4189858 | Хомут трубки | 5 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J271255 | Болт с шайбой | 7 |
| 28A | J901255 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4141806 | Хомут трубки | 3 |
| 32 | J271260 | Болт с шайбой | 3 |
| 32A | J901260 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 4157562 | Угловой штуцер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A853144 | Адаптер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4285797 | Шланг | 1 |
| 41 | 4285796 | Шланг | 1 |
| 43 | 4250060 | Шланг | 2 |
| 44 | 4465201 | Шланг | 2 |
| 50 | 4138938 | Уплотнительное кольцо | 10 |
| 51 | 4187308 | Уплотнительное кольцо | 6 |
| 55 | 4327294 | Трубка спирал | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
