Вспомогательный трубопроводы (левый)<120, 135US> — HITACHI ZX120

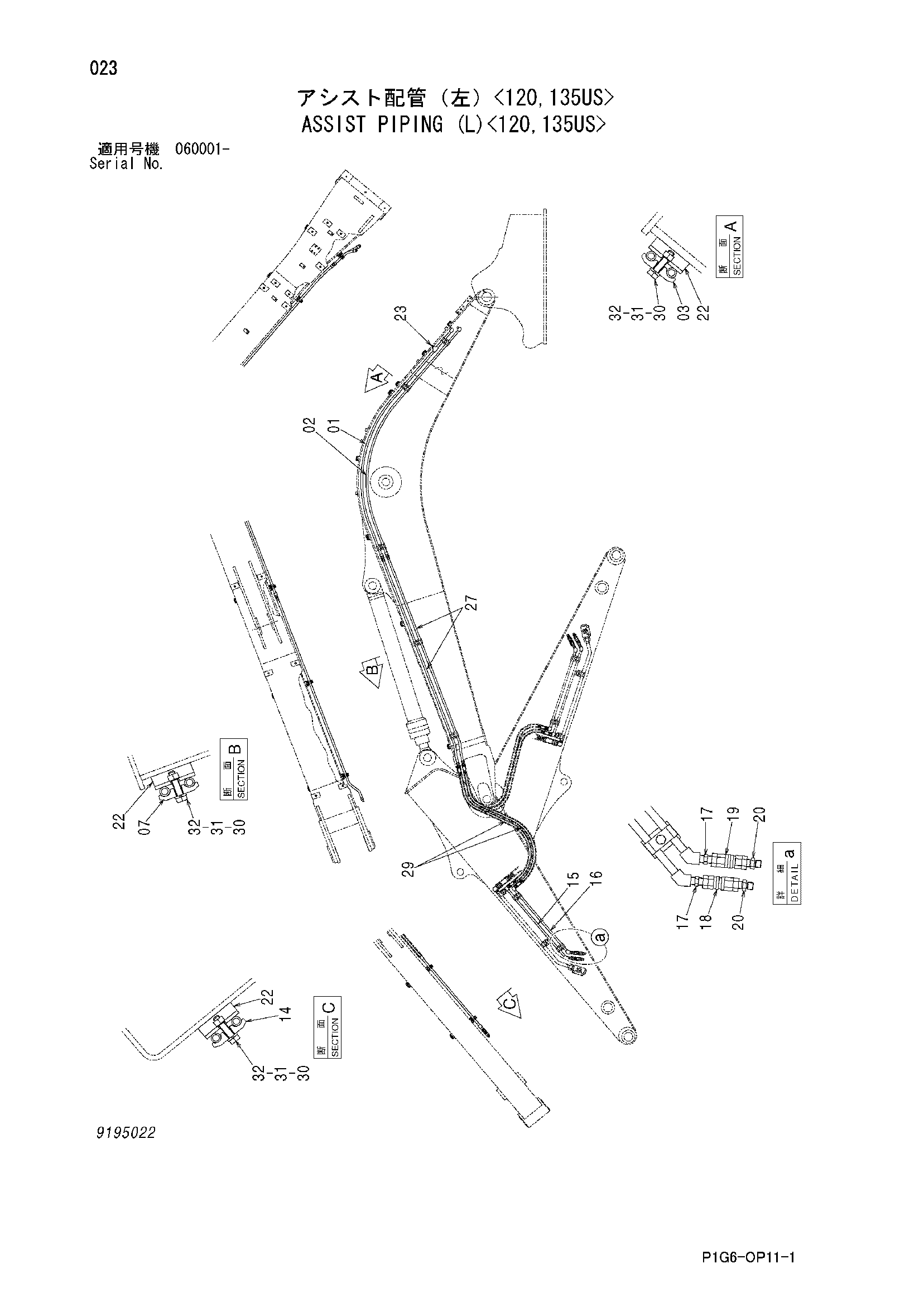

Заводская схема «Вспомогательный трубопроводы (левый)<120, 135US>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079479 | Трубка | 1 |
| 02 | 8079480 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 3 |
| 07 | 4189858 | Хомут трубки | 2 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | 8079496 | Трубка | 1 |
| 16 | 8079497 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 20 | 94-1302 | Адаптер | 2 |
| 22 | 9749939 | Седло винта | 7 |
| 23 | 94-2023 | Пробка | 1 |
| 27 | 8082280 | Трубка | 2 |
| 29 | 4462707 | Шланг | 2 |
| 30 | J901250 | Болт | 7 |
| 31 | A590912 | Пружинная шайба | 7 |
| 32 | A590112 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
