Пилотные гидролинии (11)(пол)<230> — HITACHI ZX120

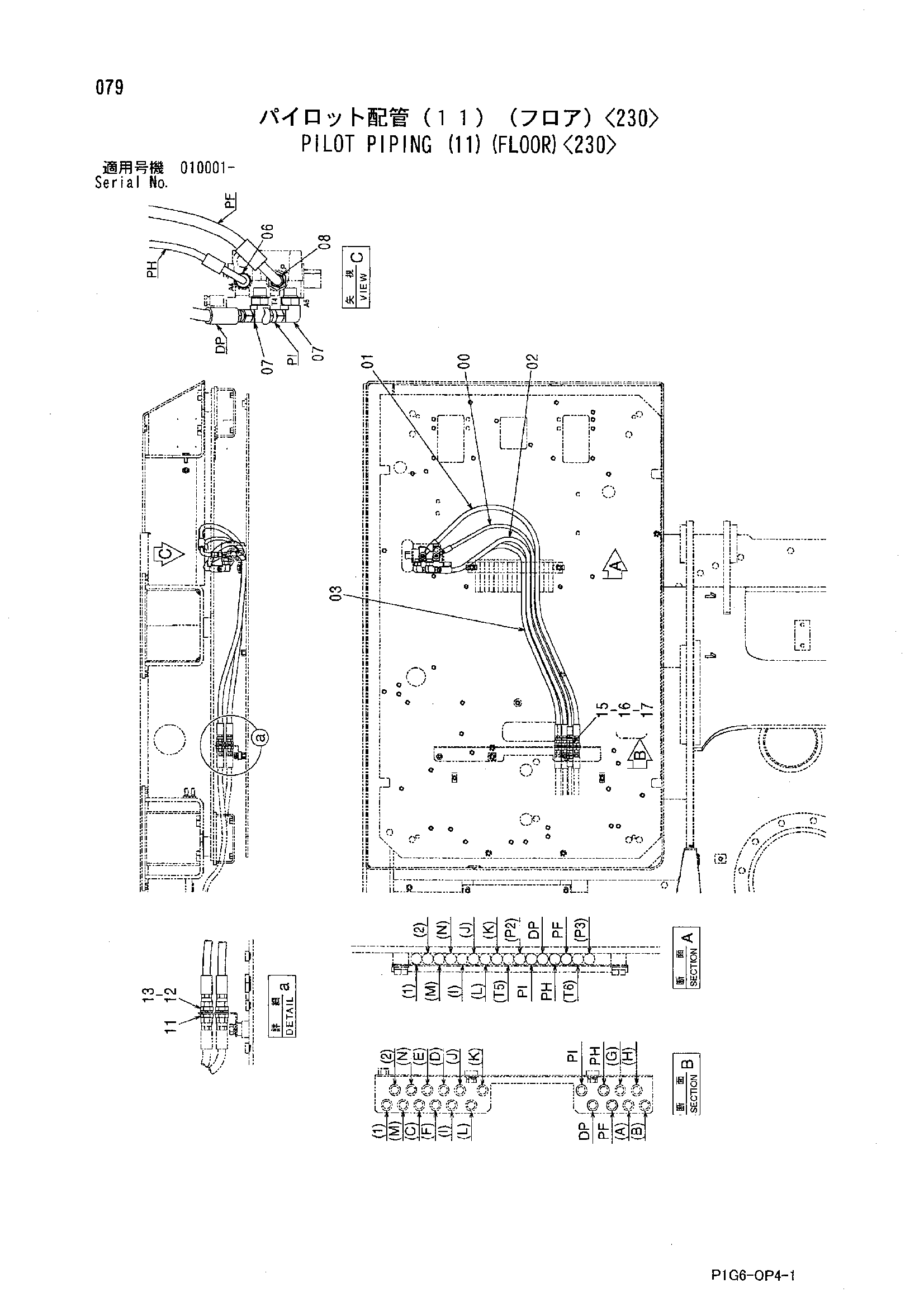

Заводская схема «Пилотные гидролинии (11)(пол)<230>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476888 | Шланг | 1 |
| 01 | 4476890 | Шланг | 1 |
| 02 | 4476916 | Шланг | 1 |
| 03 | 4476924 | Шланг | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 3 |
| 12 | A590914 | Пружинная шайба | 3 |
| 13 | 4202531 | Гайка | 3 |
| 15 | 4248117 | Адаптер | 1 |
| 16 | A590914 | Пружинная шайба | 1 |
| 17 | 4209198 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
