Гидролинии рабочего оборудования (базовый трубопроводы) — HITACHI ZX120

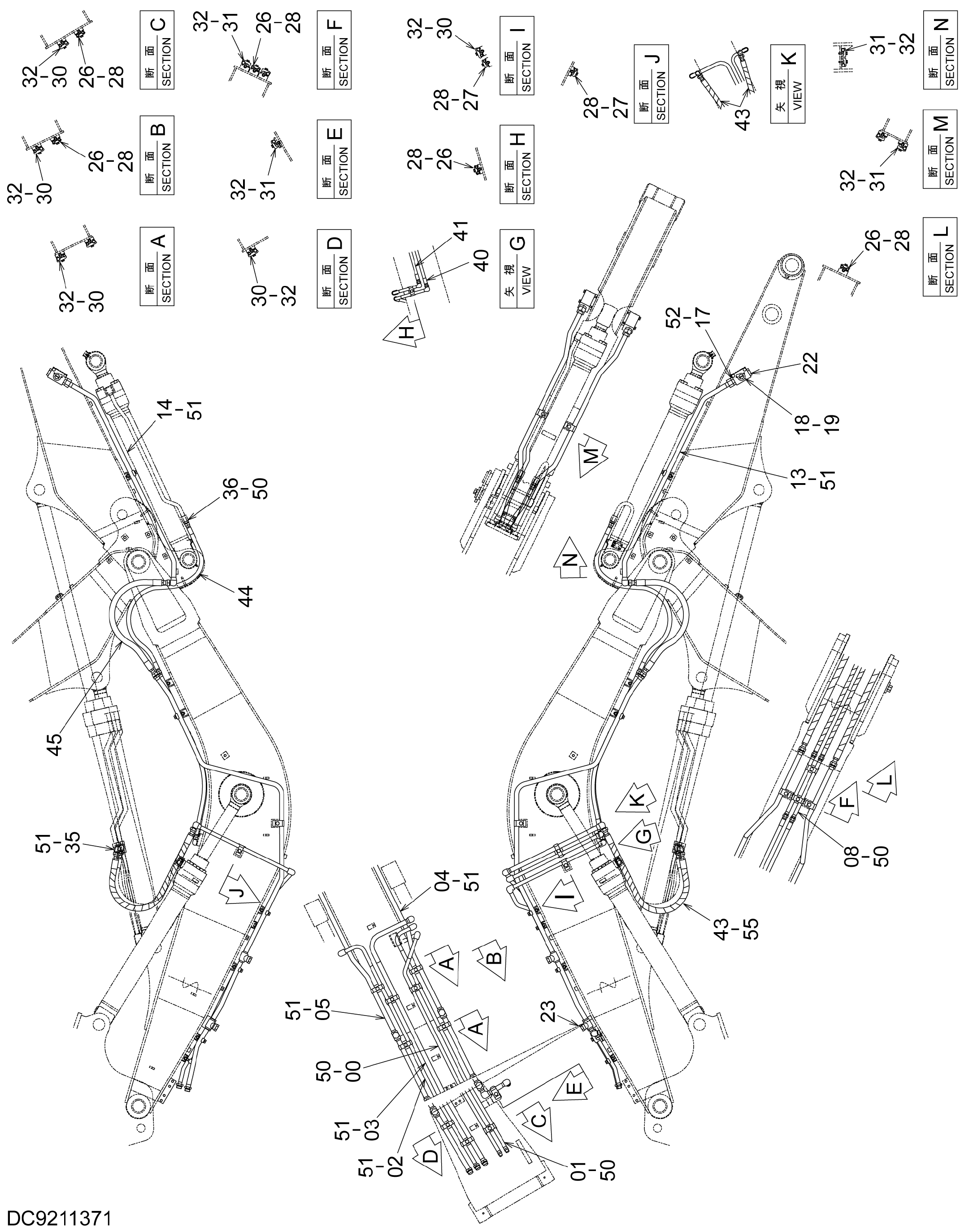

Заводская схема «Гидролинии рабочего оборудования (базовый трубопроводы)» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087275 | Трубка | 1 |
| 01 | 8087276 | Трубка | 1 |
| 02 | 8087277 | Трубка | 1 |
| 03 | 8087278 | Трубка | 1 |
| 04 | 8087279 | Трубка | 1 |
| 05 | 8087280 | Трубка | 1 |
| 08 | 9757752 | Трубка | 2 |
| 13 | 8086211 | Трубка | 1 |
| 14 | 8086212 | Трубка | 1 |
| 17 | A853188 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4447675 | Запорный клапан | 2 |
| 19 | J271080 | Болт с шайбой | 4 |
| 19A | J901080 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4113926 | Пробка | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4174542 | Пробка | 4 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4189858 | Хомут трубки | 5 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J271255 | Болт с шайбой | 7 |
| 28A | J901255 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4141806 | Хомут трубки | 8 |
| 31 | 4190126 | Хомут трубки | 9 |
| 32 | J271260 | Болт с шайбой | 17 |
| 32A | J901260 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 4157562 | Угловой штуцер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A853144 | Адаптер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4285797 | Шланг | 1 |
| 41 | 4285796 | Шланг | 1 |
| 43 | 4250060 | Шланг | 2 |
| 44 | 4465201 | Шланг | 2 |
| 45 | 4465204 | Шланг | 2 |
| 50 | 4138938 | Уплотнительное кольцо | 10 |
| 51 | 4187308 | Уплотнительное кольцо | 12 |
| 52 | 4187328 | Уплотнительное кольцо | 2 |
| 55 | 4327294 | Трубка спирал | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
