Гидромотор (поворот) — HITACHI ZX120

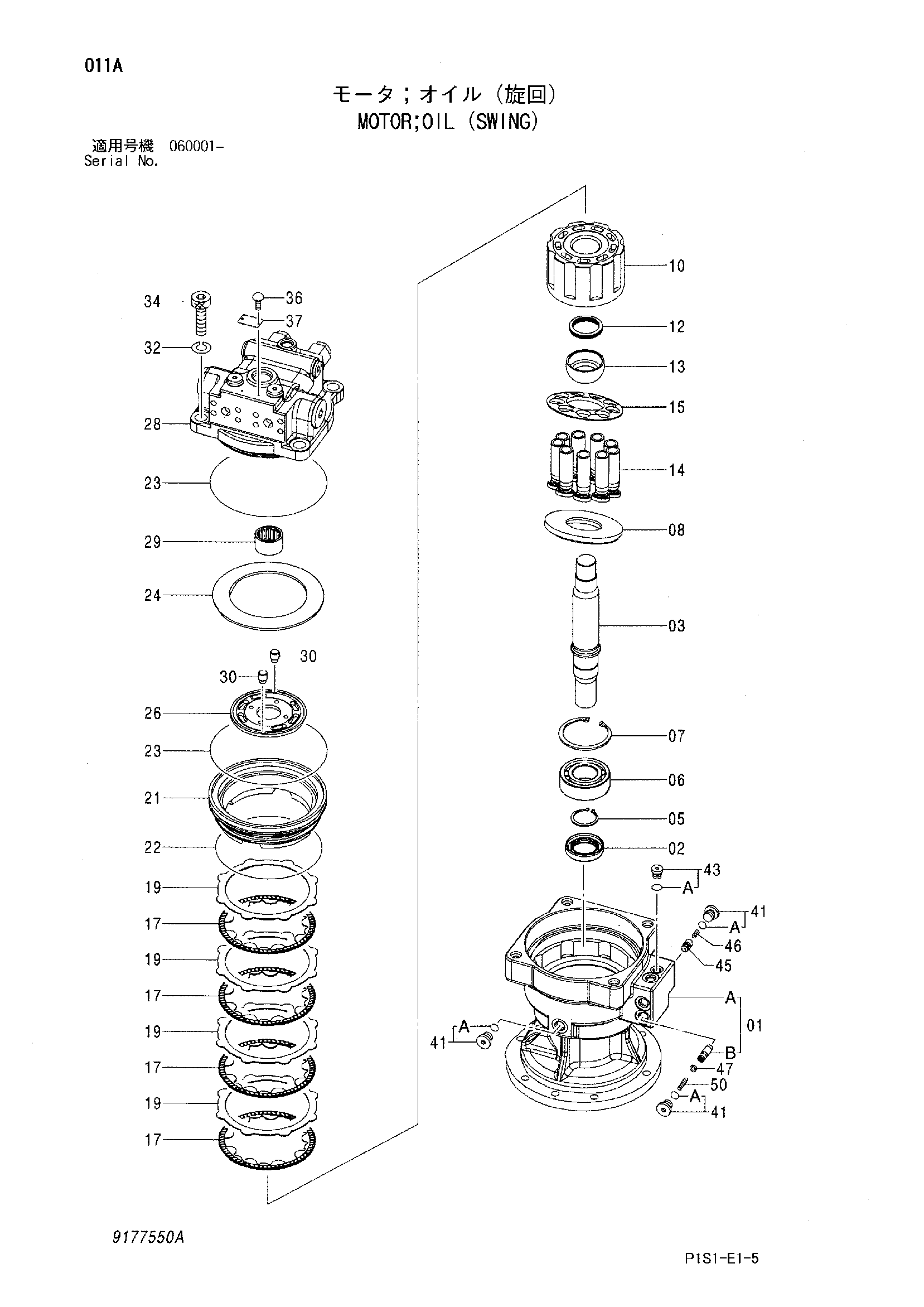

Заводская схема «Гидромотор (поворот)» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9177550 замена: 9196961 | Гидромотор | 1 | |
| (9196961) | Гидромотор | 1 | |
| 01 | 8080152 | Корпус | 1 |
| 02 | 4320490 | Масляное уплотнение | 1 |
| 03 | 3085794 | Вал | 1 |
| 05 | 991342 | Стопорное кольцо | 1 |
| 06 | 4402669 | Роликовый подшипник | 1 |
| 07 | 940144 | Стопорное кольцо | 1 |
| 08 | 4396102 | Пластина свасх | 1 |
| 10 | 2043442 | Ротор | 1 |
| 12 | 4413753 | Тарельчатая пружина | 1 |
| 13 | 4413700 | Втулка | 1 |
| 14 | 8071556 | Поршень | 9 |
| 15 | 3081727 | Фиксатор | 1 |
| 17 | 3087818 | Пластина фрикционный | 4 |
| 19 | 3075729 | Пластина | 4 |
| 21 | 3084716 | Поршень | 1 |
| 22 | 4413765 | Уплотнительное кольцо | 1 |
| 23 | 4413764 | Уплотнительное кольцо | 2 |
| 24 | 4434436 | Тарельчатая пружина | 1 |
| 26 | 3089613 | Пластина клапан | 1 |
| 28 | 9177595 замена: 9198979 | Тормозной клапан | 1 |
| 28 | (9198979) | Тормозной клапан | 1 |
| 29 | 4413768 | Игольчатый подшипник | 1 |
| 30 | 4413761 | Установочный штифт | 2 |
| 32 | A590916 | Пружинная шайба | 4 |
| 34 | M341650 | Болт с внутренним шестигранником | 4 |
| 36 | M492564 | Приводной винт | 2 |
| 37 | 3088886 | Информационная табличка | 1 |
| 41 | 9134110 | Пробка | 3 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 9134109 | Пробка | 1 |
| 43A | 4506408 | Уплотнительное кольцо | 1 |
| 45 | 4399892 | Тарельчатый клапан | 1 |
| 46 | 4398846 | Пружина сжатия | 1 |
| 47 | 4452178 | Плоская шайба | 1 |
| 50 | 4398889 | Пружина сжатия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
