Крышка <330> — HITACHI ZX120

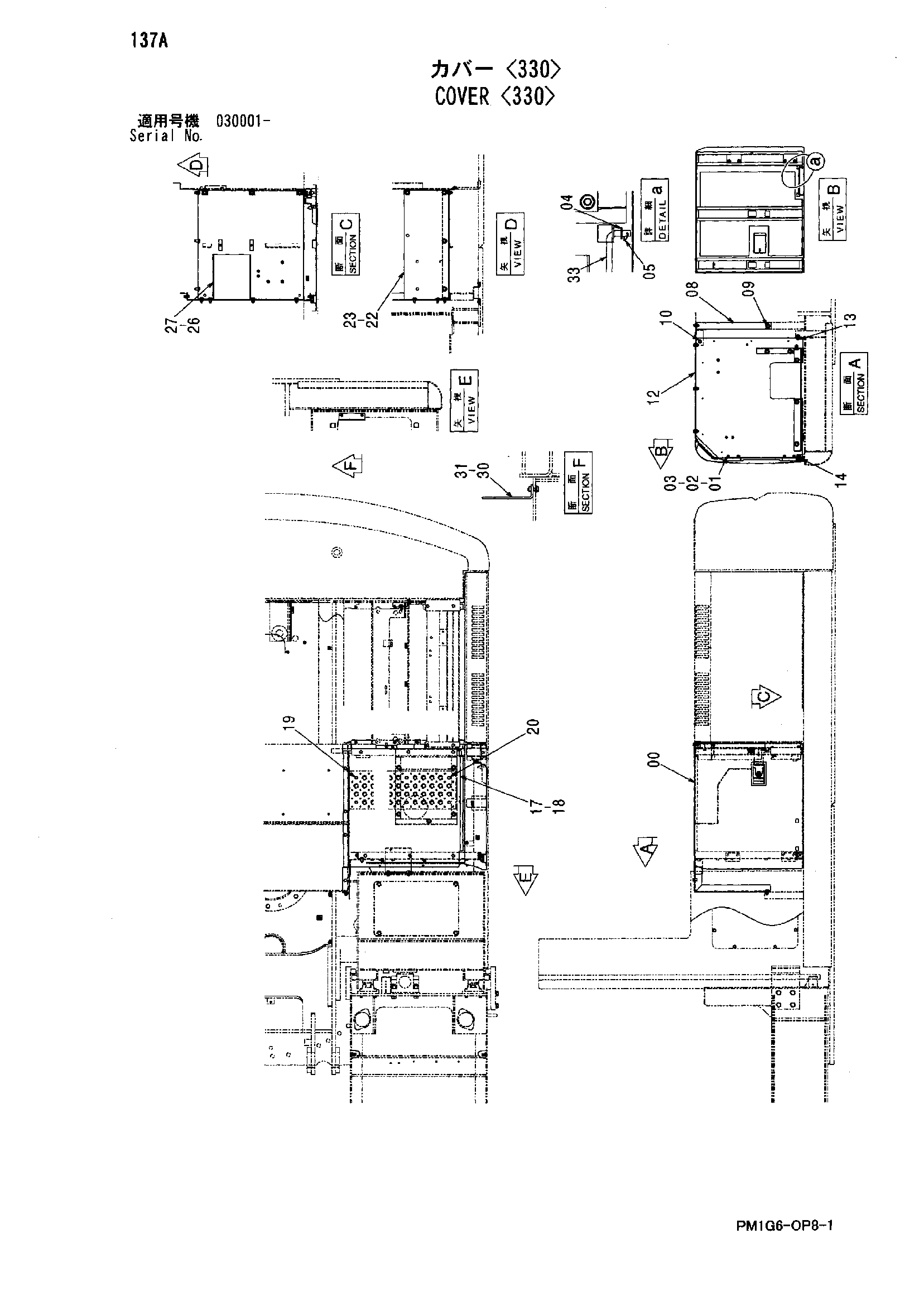

Заводская схема «Крышка <330>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021336 | Дверь | 1 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590108 | Плоская шайба | 1 |
| 05 | 4022697 | Стопорный палец | 1 |
| 08 | 8089873 | Кронштейн | 1 |
| 09 | J281030 | Болт с шайбой | 1 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | J271030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 7043322 | Крышка | 1 |
| 13 | J271030 | Болт с шайбой | 1 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281030 | Болт с шайбой | 1 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 17 | 7043326 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 6 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 6 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J281030 | Болт с шайбой | 5 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 3096394 | Крышка | 1 |
| 23 | J281030 | Болт с шайбой | 6 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 26 | 7044295 | Крышка | 1 |
| 27 | J281030 | Болт с шайбой | 6 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | 8096787 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 2 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4341788 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
