Каталог запчастей HITACHI
Пилотные гидролинии (педаль)(правый)<120> — HITACHI ZX120

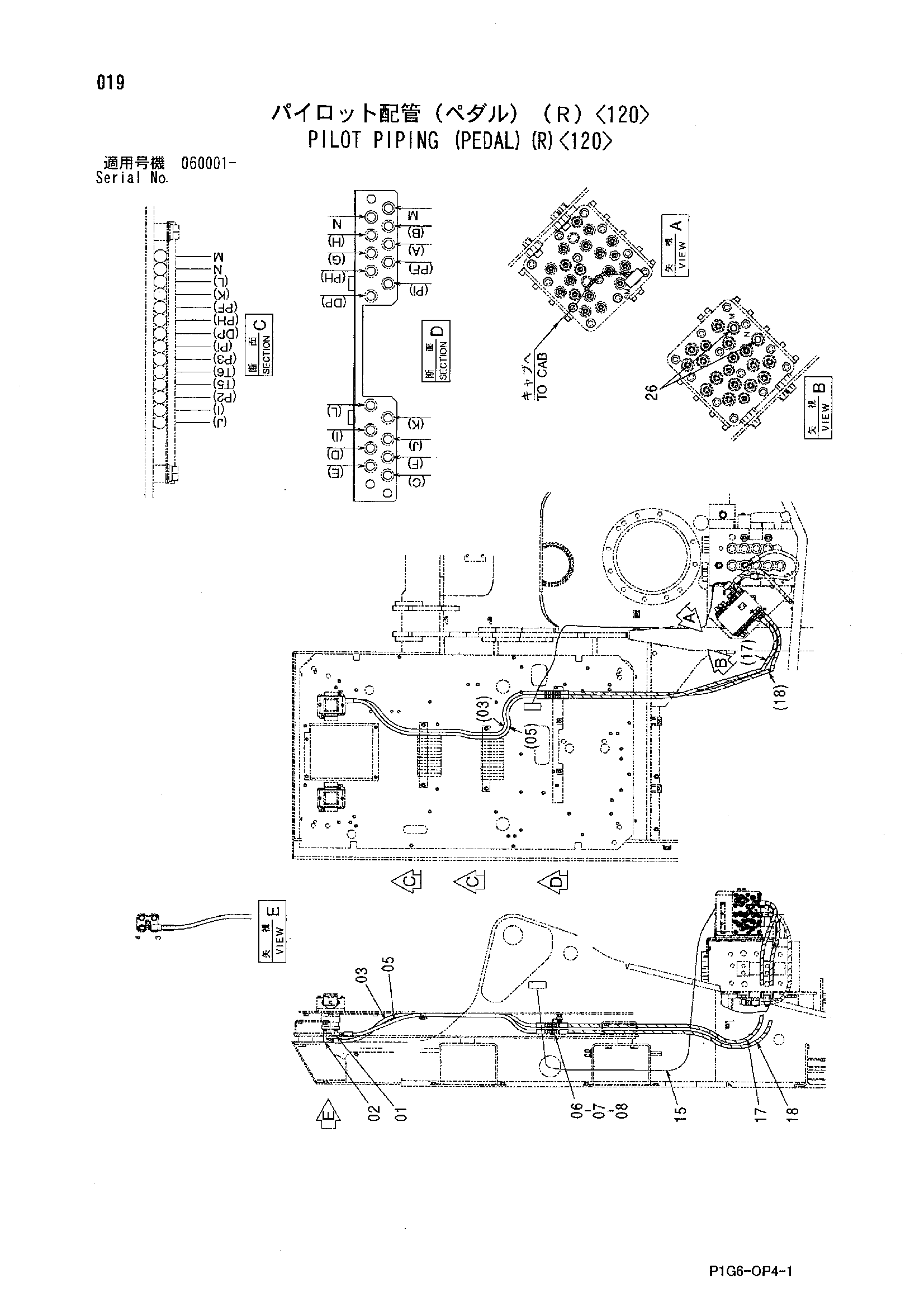

Заводская схема «Пилотные гидролинии (педаль)(правый)<120>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4278442 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4476925 | Шланг | 1 |
| 05 | 4489589 | Шланг | 1 |
| 06 | 4202532 | Адаптер | 2 |
| 07 | A590914 | Пружинная шайба | 2 |
| 08 | 4202531 | Гайка | 2 |
| 10 | 4055312 | Ленточный зажим | 5 |
| 15 | 4452432 | Жгут проводов | 1 |
| 17 | 9253827 | Шланг | 1 |
| 17A | 4600441 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 9253828 | Шланг | 1 |
| 18A | 4600442 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 26 | A852133 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
