2P-BOOM — HITACHI ZX120

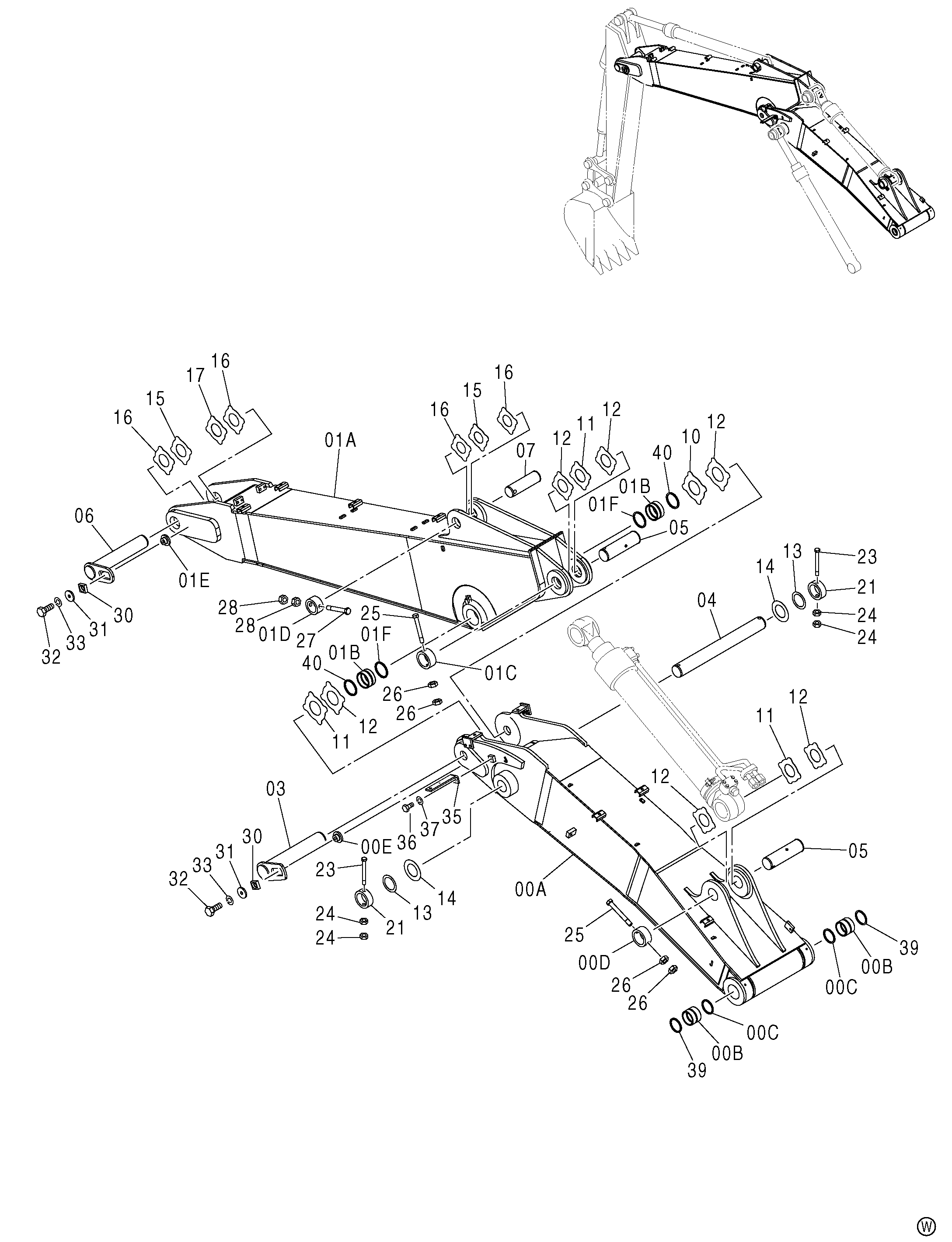

Заводская схема «2P-BOOM» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 7044547 | Стрела фирст | 1 |
| 00A | 5008910 | Стрела фирст | 1 |
| 00B | 4443878 | Втулка | 2 |
| 00C | 4084578 | Пылезащитное уплотнение | 2 |
| 00D | 4434953 | Ограничитель | 1 |
| 00E | 4426117 | Ограничитель | 1 |
| 01A-F | 7044548 | Стрела секонд | 1 |
| 01A | 5008911 | Стрела секонд | 1 |
| 01B | 4434036 | Втулка | 2 |
| 01C | 4434953 | Ограничитель | 1 |
| 01D | 4434952 | Ограничитель | 1 |
| 01E | 4426117 | Ограничитель | 1 |
| 01F | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 8093260 | Палец | 1 |
| 04 | 3089163 | Палец | 1 |
| 04 | 3095735 | Палец | 1 |
| 05 | 3096124 | Палец | 2 |
| 06 | 8094523 | Палец | 1 |
| 07 | 3089156 | Палец | 1 |
| 10 | 4462624 | Упорная пластина 1.5mm | 1 |
| 11 | 4444287 | Упорная пластина 2.0mm | 3 |
| 12 | 4444286 | Упорная пластина 1.0mm | 6 |
| 13 | 4444754 | Упорная пластина 1.0mm | 2 |
| 14 | 4450011 | Упорная пластина 1.0mm | 2 |
| 15 | 4444289 | Упорная пластина 2.0mm | 2 |
| 16 | 4444288 | Упорная пластина 1.0mm | 4 |
| 17 | 4460371 | Упорная пластина 1.5mm | 1 |
| 21 | 4435239 | Ограничитель | 2 |
| 23 | 4435124 | Стопорный палец | 2 |
| 24 | J950016 | Гайка | 4 |
| 25 | 4435126 | Стопорный палец | 2 |
| 26 | J950020 | Гайка | 4 |
| 27 | 4435125 | Стопорный палец | 1 |
| 28 | J950020 | Гайка | 2 |
| 30 | 4424425 | Блок | 2 |
| 31 | 4426128 | Пластина | 2 |
| 32 | J921840 | Болт | 2 |
| 33 | J257218 | Пружинная шайба | 2 |
| 35 | 4602796 | Кронштейн | 1 |
| 36 | J901425 | Болт | 1 |
| 37 | A590914 | Пружинная шайба | 1 |
| 39 | 4084578 | Пылезащитное уплотнение | 2 |
| 40 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
