Крышка <230> — HITACHI ZX120

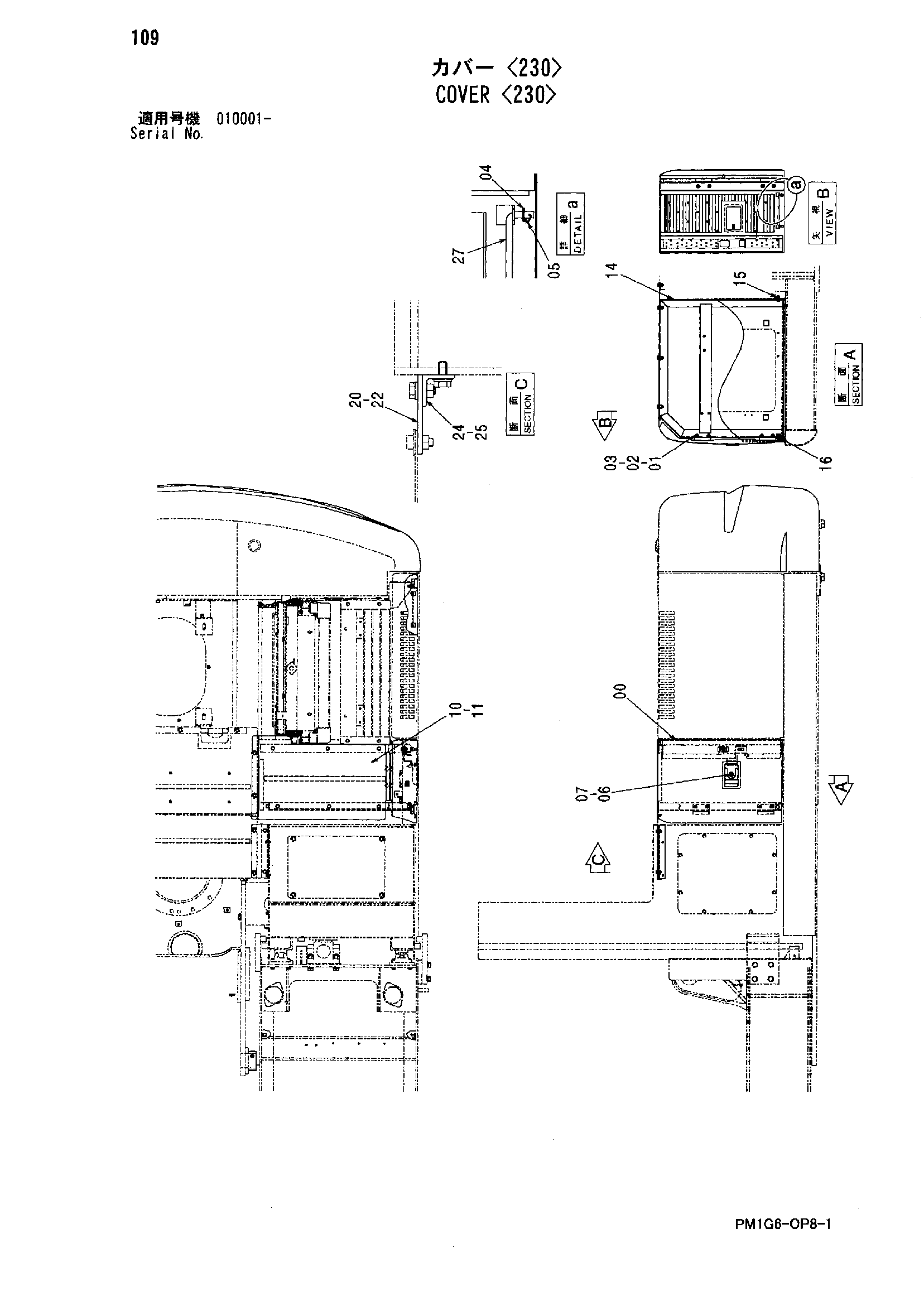

Заводская схема «Крышка <230>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008360 | Дверь | 1 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590108 | Плоская шайба | 1 |
| 05 | 4022697 | Стопорный палец | 1 |
| 06 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 07 | 4461342 | Зажим | 1 |
| 10 | 7042485 | Крышка | 1 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 7042461 | Опора | 1 |
| 15 | J271030 | Болт с шайбой | 1 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J281030 | Болт с шайбой | 1 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 9765405 | Пластина | 1 |
| 24 | 9765403 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4341788 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
