Гидроцилиндр рукояти — HITACHI ZX120

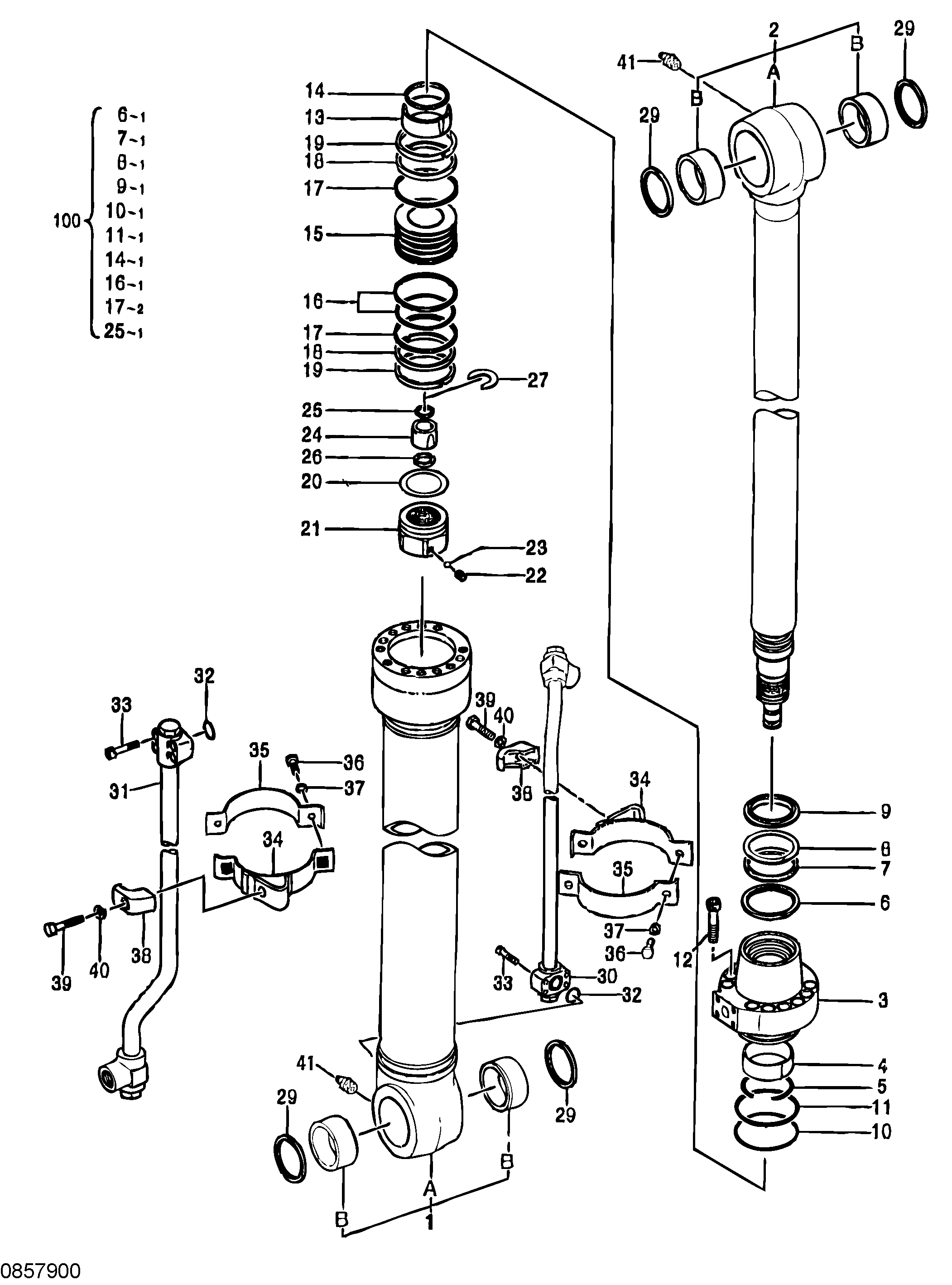

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4460836	Гидроцилиндр рукояти	1
1	0857901	Труба гидроцилиндра в сборе	1
1A	0857902	Труба гидроцилиндра	1
1B	4362025	Втулка пальца	2
2	0857903	Шток поршня в сборе	1
2A	0857904	Шток поршня	1
2B	4362025	Втулка пальца	2
3	0789905	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0789906	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409606	Амортизирующий подшипник	1
14	0675106	Уплотнение амортизатор	1
15	0408808	Поршень	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0666808	Направляющее кольцо	2
19	0310510	Кольцо	2
20	0310514	Регулировочная шайба	1
21	0789307	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0608003	Подшипник амортизатор	1
25	0667010	Уплотнение	4
26	0409014	Ограничитель	2
27	0409609	Стопорное кольцо	1
29	4065687	Пылезащитное уплотнение	4
30	0857905	Трубка	1
31	0857906	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0309019	Болт с внутренним шестигранником	8
34-40	0857907	Комплект лента	2
34	0409611	Лента	2
35	0409612	Лента	2
36	0408815	Болт	4
37	0325913	Шайба	4
38	0309021	Хомут трубки	2
39	0309022	Болт	2
40	0208516	Пружинная шайба	2
41	J75581	Пресс-маслёнка	2
100	4448393	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
