Гидромотор <FG65> — HITACHI ZX120

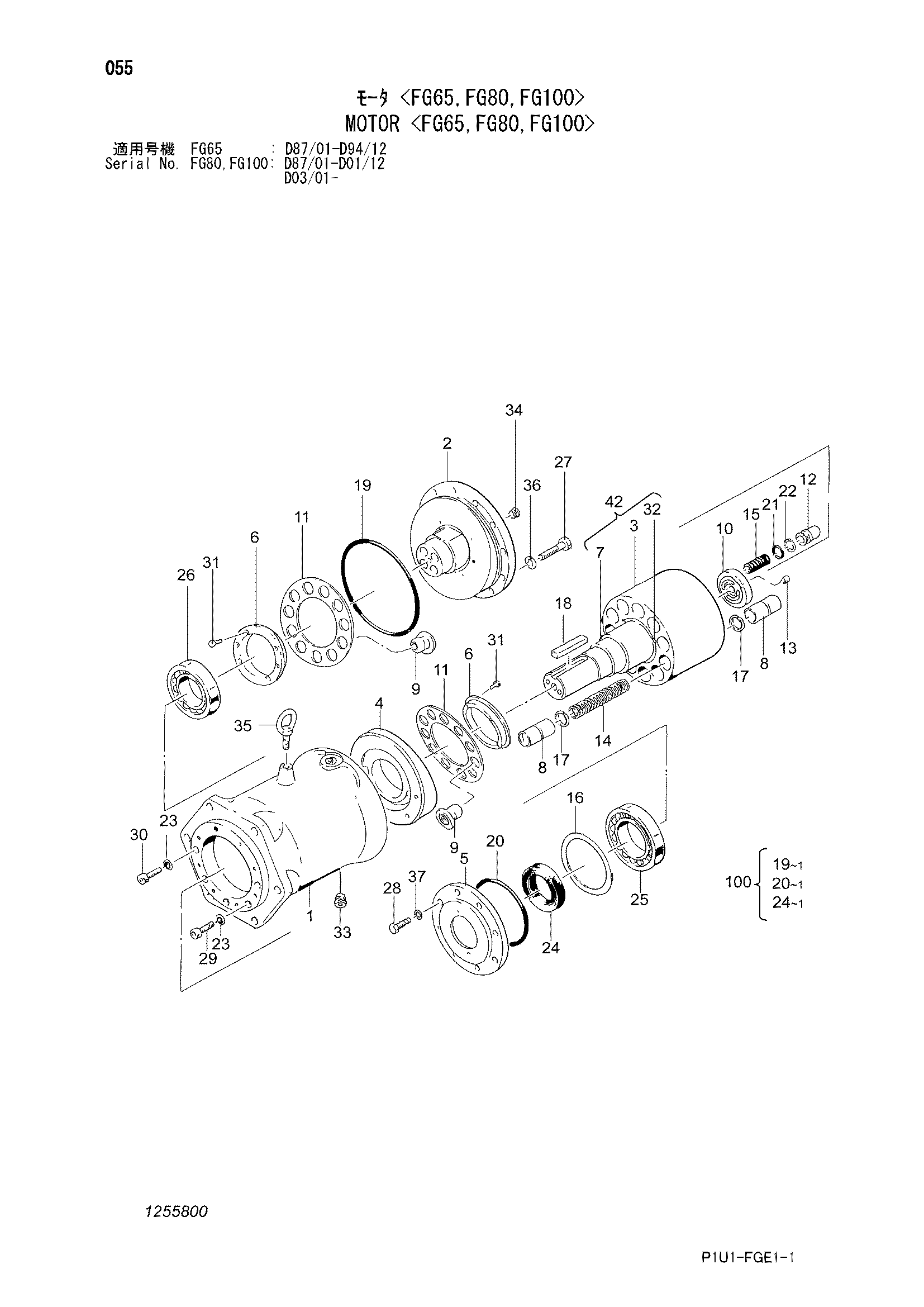

Заводская схема «Гидромотор <FG65>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4717105	Гидромотор	1
1	0417201	Корпус	1
2	0417202	Пластина	1
3	1255801	Блок гидроцилиндра	1
4	0417203	Пластина	1
5	0417204	Крышка	1
6	0417205	Кольцо	2
7	1255802	Вал	1
8	0415908	Поршень	22
9	0415909	Ограничитель	22
10	0415910	Пластина	1
11	0415911	Пластина	2
12	0415912	Втулка	4
13	0415913	Палец	2
14	0417212	Пружина	11
15	0415915	Пружина	4
16	0415916	Регулировочная шайба	1
17	0415917	Кольцо	22
18	0417216	Шпонка	1
19	0415922	Уплотнительное кольцо	1
20	0417218	Уплотнительное кольцо	1
21	4506418	Уплотнительное кольцо	4
22	0415924	Кольцо	4
23	0417221	Шайба	5
24	0415952	Масляное уплотнение	1
25	0417223	Подшипник	1
26	0415926	Подшипник	1
27	0415927	Болт	12
28	0417226	Болт	8
29	0417227	Болт с внутренним шестигранником	3
30	0417228	Болт с внутренним шестигранником	2
31	0415929	Болт с внутренним шестигранником	12
32	1255803	Винт	3
33	0415827	Пробка	2
34	0415932	Пробка	1
35	0417232	Болт проушина	1
36	0415934	Пружинная шайба	12
37	0417234	Пружинная шайба	8
42	0417235	Блок гидроцилиндра	1
100	4717106	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
