Шланг защита от разрыва клапан трубопроводы (стрела)(2)(ISO специальное исполнение.) — HITACHI ZX120

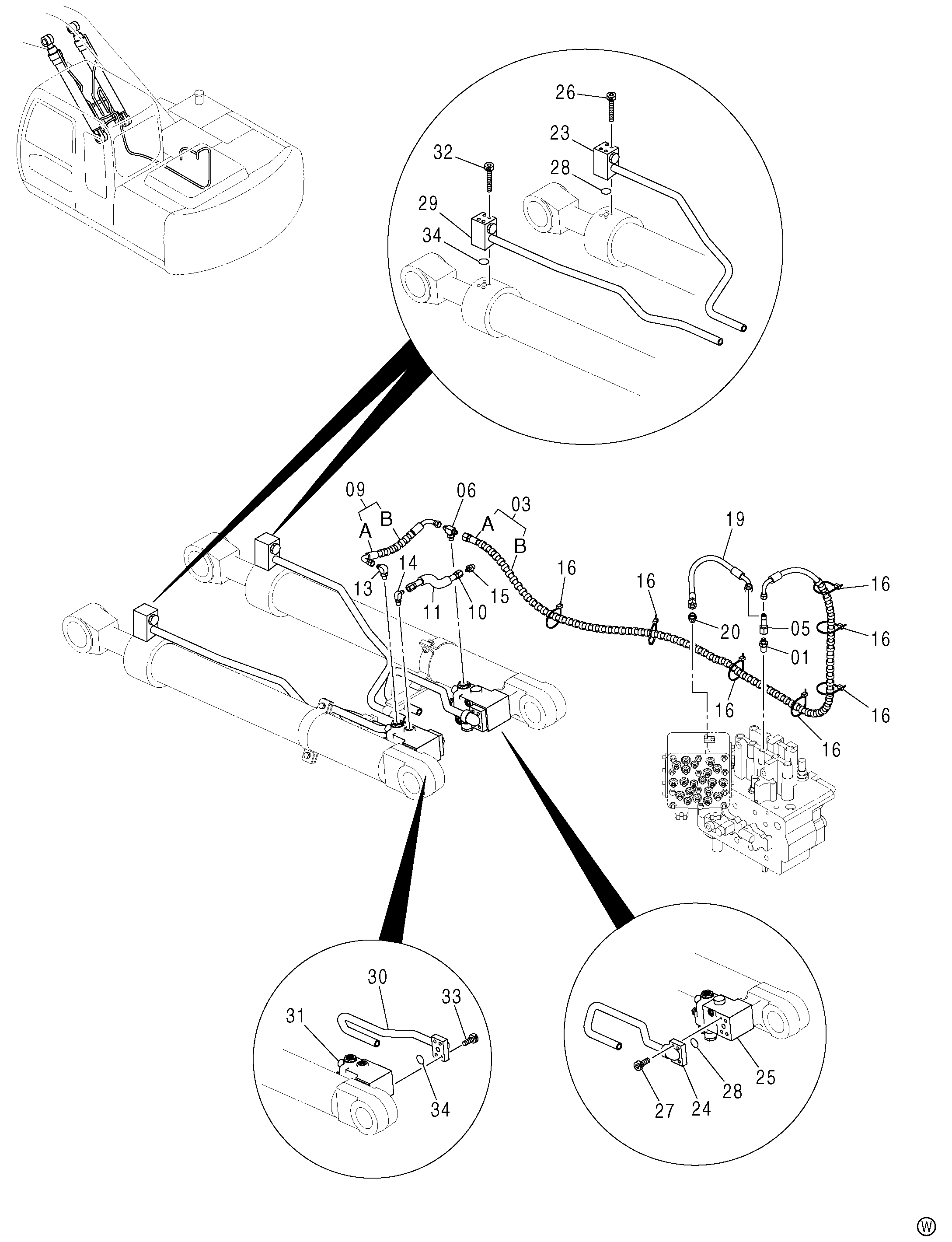

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(2)(ISO специальное исполнение.)» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9191841 | Шланг в сборе | 1 |
| 03A | 4439453 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 3 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852523 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9190075 | Шланг в сборе | 1 |
| 09A | 4436269 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4436270 | Шланг | 1 |
| 11 | 4436292 | Защита шланга | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 7 |
| 19 | 4436264 | Шланг | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4438344 | Трубка | 1 |
| 24 | 4438345 | Трубка | 1 |
| 25 | 4437716 замена: 4486036 | Удерживающий клапан | 1 |
| 25 | 4486036 | Удерживающий клапан | 1 |
| 26 | M340840 | Болт с внутренним шестигранником | 4 |
| 27 | M341002 | Болт с внутренним шестигранником | 4 |
| 28 | 4509181 | Уплотнительное кольцо | 2 |
| 29 | 4438342 | Трубка | 1 |
| 30 | 4438343 | Трубка | 1 |
| 31 | 4437717 замена: 4486037 | Удерживающий клапан | 1 |
| 31 | 4486037 | Удерживающий клапан | 1 |
| 32 | M340890 | Болт с внутренним шестигранником | 4 |
| 33 | M341002 | Болт с внутренним шестигранником | 4 |
| 34 | 4509181 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
